Защита аккумулятора от переразряда
#21
Извините,признаю свою ошибку!
спаял на макетке и проверил-ниже 2 вольт не опускается....
А на счет "выходного напряжения"-не придавал значение,т к у тл-ки нет выхода,есть катод! могли написать что на катоде может быть от Vref до 36 В
#22
Разобрал уже...
#23
Сообщения прочитал, но теорию не понял. Схема рабочая или нет ?  И поскольку я (зачинщик драки) то надо и самому проверить в железе, спалю пару полевиков, не обидно будет опыт, только прошу помощи с подбором полевиков. Что-бы через схему пропустить 25 V 3A. Схемный IRF4905 судя по характеристикам 20 V, мощный но дорогой. В онлайн магазине подбирал и выбрал FDD6637,  APM3095,  AO4407A. Будет время посмотрите, забракуйте или посоветуйте.
#24
(01-11-2021, 20:38)gari73 : Схемный IRF4905 судя по характеристикам 20 V,

Откуда 20 вольт? 4

#25
Берите FDD6637. Он чуть мощнее остальных. Если будет полностью открыт, то нагрев будет не значительный, если не полностью, то выгорит от перегрева, поскольку корпус TO252 на радиатор не посадишь, сразу паять на какую нибуть пластину, что бы отводила тепло. У нас цена IRF4905 и FDD6637 почти одинаковая.
#26
(01-11-2021, 20:38)gari73 : мощный но дорогой.

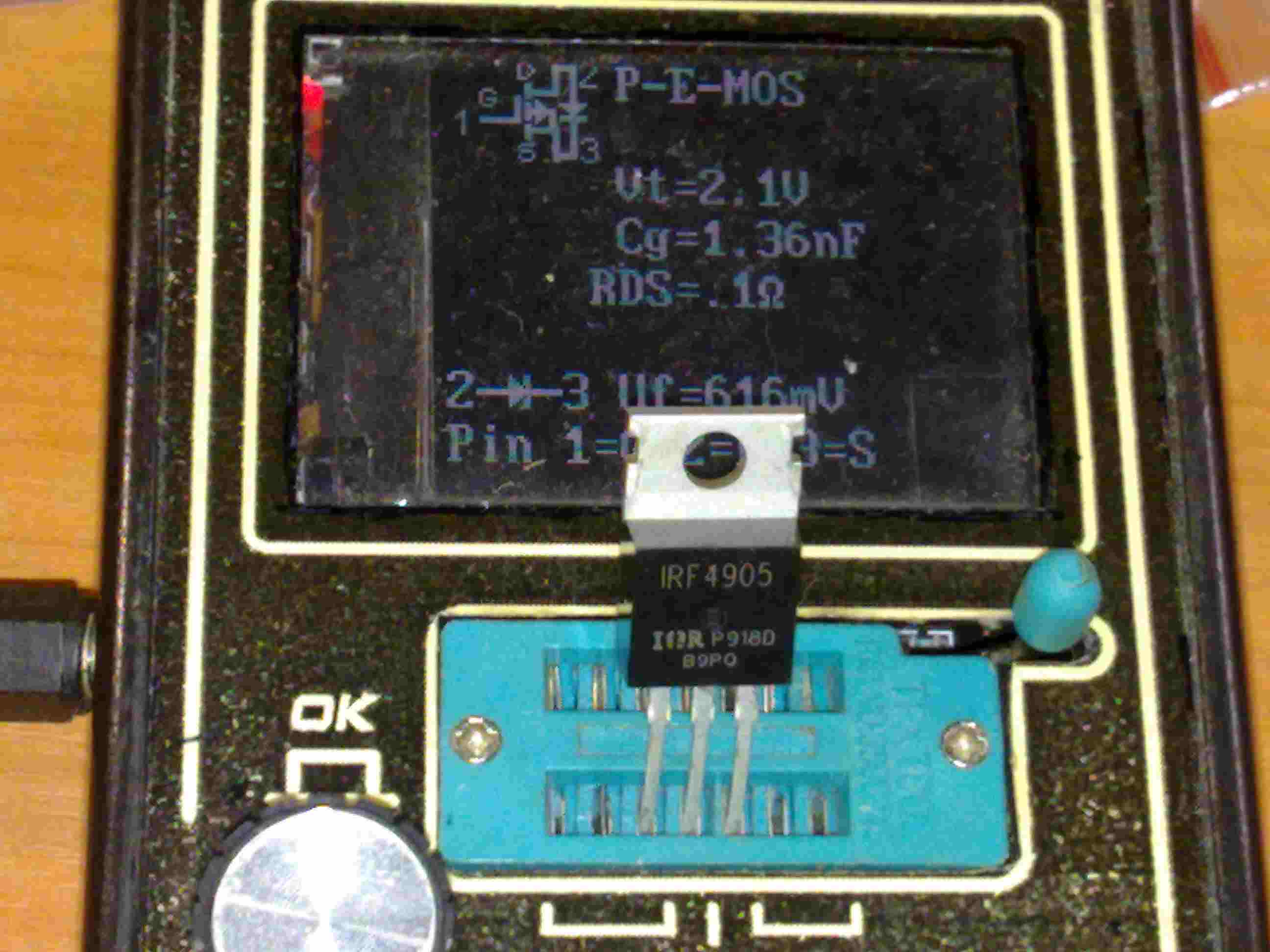

Я на Али брал 100р за 10 штук.

Характеристики ближе к норме. Из других магазинов присылали совсем ужасные подделки.

#27
Sam. Откуда 20 вольт? Тут я немного запутался в характеристиках. За основу взял статью, Так как полевой транзистор VT1 начинает открываться при напряжении затвор-исток 2,5…3 В, то устройство может работать в интервале питающих напряжений от 5…7 В до 20 В.     Написанное не совсем понял, отношение двух парамертов?
И справочник
 Предельно допустимое напряжение сток-исток |Uds|: 55 V
 Предельно допустимое напряжение затвор-исток |Ugs|: 20 V
 Пороговое напряжение включения |Ugs(th)|: 4 V

 Предположил что |Ugs|: 20 V предел для работы схемы.
#28
Мне просто в глаза врезалось - 4905+20V. У меня ПС 24V 3А , там 4905, вообще, без радиатора стоит. Конечно ПС только на запуске жрёт много ампер, потом прогревается...., но тем не менее работает несколько лет.

А вообще, для наших самоделок этот полевик самое то! 51
#29
Увлекся я теорией. Посмотрите сообщение №17, там есть описание схемы. И что меня заманило, используют полевик IRLML6402P в корпусе SOT-23, и автор публиковал статью в журнале Радио. Вот и загорелся сделать не габаритную защиту.
#30
(01-11-2021, 21:21)Sam : Я на Али брал ?100р за 10 штук.

Характеристики ближе к норме.
Корпус ломал, на кристал смотрел? Характеристики очень часто совпадают, только кристал меньше в разы.
