Защита аккумулятора от переразряда
|
09-11-2021, 19:12
(09-11-2021, 17:56)gari73 : Собрал я схему, подаю 20 вольт, без нагрузки на выходе 5 вольт, с нагрузкой 0. Полевик не открывается. Схему немного изменил, подстроечный резистор 68 кОм не нашол, поставил на 50 кОм. Может в этом причина? Ну и не пойму как проверить TL 431. Пока тупик.попробуй отпаять 431 без нее должно на выходе напряжение должно быть как на входе. фото платы тоже не помешают.способов проверки масса в нете, но замена на рабочий (проверенный в рабочей схеме) 431, по моему самое простое ну и не должно быть кз. между его выводами.
09-11-2021, 22:22
Выпаял с платы ТL431-SOT-23 (новая), и впаял обычную, заранее проверил. Заработала схема. В ТL431-SOT-23 я изначально сомневался, в даташитах видел две маркировки выводов, и они были зеркальные, за основу взял техас инструмент и на него надеялся. Предполагаю ТL431 или изначально не рабочая или цоколевка зеркальная, проверить уже не смогу, с пинцета выскочила, и где-то на балконе спряталась.
И хочу спросить может-ли ТL431-SOT-23 по характеристикам отличаться от ТL431 в обычном выводном корпусе?
10-11-2021, 18:40
11-11-2021, 05:00
Изделия разных фирм могут немного отличаться (начальным током стабилизации, точностью поддержания напряжения, дрейфом, скоростью переключения в динамике).
14-11-2021, 01:37

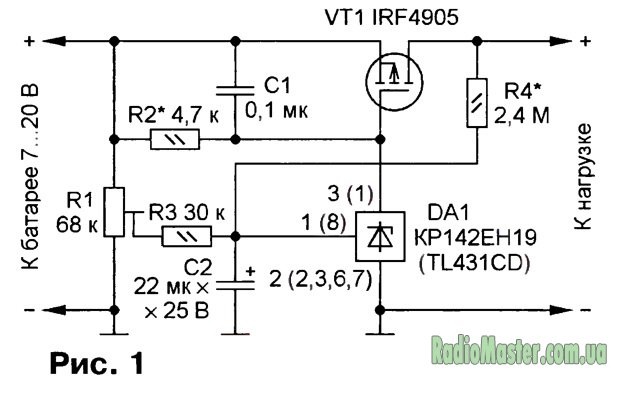

Схему защиты собрал и протестировал. Подстроечным резистором R 1 менял порог срабатывания, настраивал отключение 10,1 V - запуск 10,7 V для АКБ 12 V. Подкручивал и получил 14,7 V – 16 V для АКБ на 20 V. Работает схема хорошо. И решил я её доработать, что-бы можно было подключать к разным АКБ, паяльник SH-72, у меня АКБ на 12 V и на 20 V, и при этом резистор не крутить. В схеме к среднему выводу R1 подключон R3 на 30к, предположил что меняя номинал R3 можно сдвинуть порог срабатывания. Через переключатель к ноге подстроесного R1 подключать разные резисторы. Моя логика, цепочка R1- R3 менят сопротивление и сдвигает порог срабатывания. Менял R3 на 45к и выше до 150 к, но сдвиг был минимальным около 0,6 вольта. Но при етом кручение подстроечного давало результат. Тут я в теории двух последовательных резисторов запутался. В чем загвоздка не понял. Почитав описание на схему решил подбирать R2, запаял настроеный подстроечник, медлено вращал в разные стороны, результата не получил. В итоге спалит TL 431. Подскажите что добавить в схему, что-бы переключателем выбирать режимы для разных АКБ.
14-11-2021, 11:22

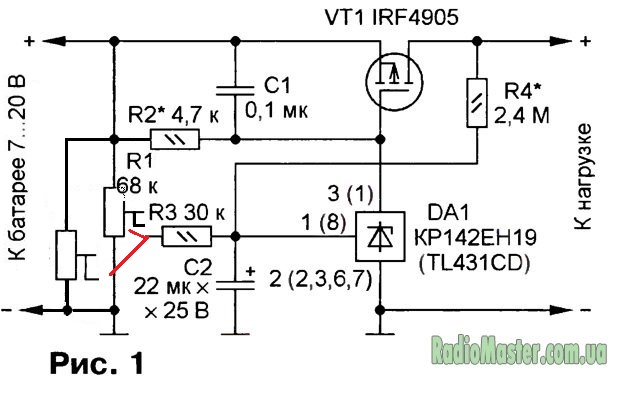

Поставить два подстроечника и переключателем выбирать нужный. При отключении на выходе схемы полный 0 или присутсвует какое то напряжение?
14-11-2021, 11:58
Переключатель под подстроечники, думал, наверное отключать надо 3 ноги резистора, в таком случае он габаритный и в корпус не влезет. При отключении на выходе схемы полный 0, если подключена нагрузка, хотя тестер иногда показывал что-то ниже нуля, может обновлялся.
И не пойму связи R1- R3, по логике если средняя нога R1 связана только с R3 то их сопротивление общее, и не важно что менять, внутренний ползунок R1 или R3, смена сопротивления на выводах R1 будет пропорциональной. Где я ошибся?
14-11-2021, 14:15
|
|
