05-12-2021, 04:42
Доработка металлоискателя Пират
|
05-12-2021, 04:57
Здравствуйте, а что делает эта приставка?
Транзисторов хватает, может попробовать собрать?
05-12-2021, 05:11
05-12-2021, 05:37
Ага! Теперь понятно, меня впринципе и так как есть устраивает, но интересно посмотреть, какие изменения будут. Попробую в ближайшее время сделать, посмотрю что получится.
05-12-2021, 09:19
Боб, от нечего деланья пока, соберу еще одну печатку на TL и проверю. Пиратов много собирал и убидился, что на УД2 чуйка лучше. Думаю,что генератором на ne556, сможем добиться хороших результатов и вытянуть из TL все , так как первые щелчки очень тихие и на улице мы просто их пропускаем.
Шах и мат, у меня есть очень интересное предложение по другому прибору, из небольшой горстки деталей,можно сделать 2-х тональный Fe no Fe прибор и в качестве гена применить ne556 настроив каналы на разные частоты для озвучки. Я вам с бобом чуть попозже отправлю набросок .
05-12-2021, 10:49
(04-12-2021, 23:26)-vlad- : C11, самый оптимальный вариант подобрал 1мкф*25v.Самый оптимальный вариант, если по схеме #18, это С11 = или < C6 х 5...10. Потолок взял предположительно из схемы обвязки ОУ2. Все что больше глушит чуйку, можно пролетать. Да что говорить, внимательно посмотри в динамике на предельных расстояниях с мелочью и убедишься. Почему обращаю внимание на Ку. Если его взять в 2 раза больше, (и т. д.) можно в 2 раза меньше поставить С11, вот и писал - максимальное. Схема после С11 низкочастотная, можно любой - составной, просится 547й.
05-12-2021, 13:34

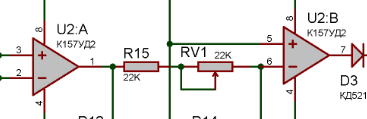

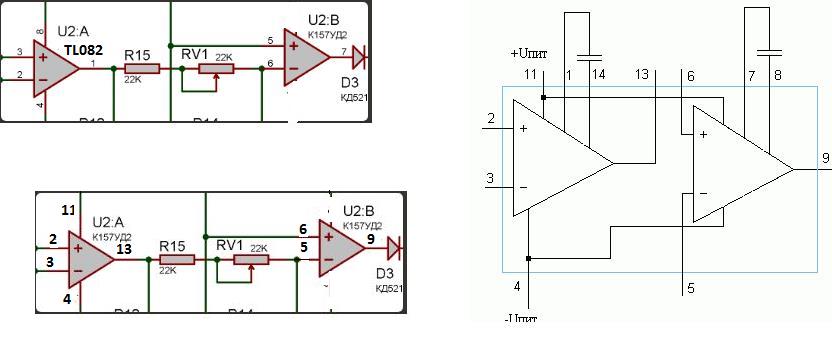

-vlad- Подправить схему желательно бы под 157УД2. В схеме стоит нумерация ног под TL072, новичков это может сбить с толку.
05-12-2021, 14:42
..вот прям не знаю ("меня терзают смутные сомнения").. может быть вынести это все в отдельную тему (оставляю на усмотрение модератора)..

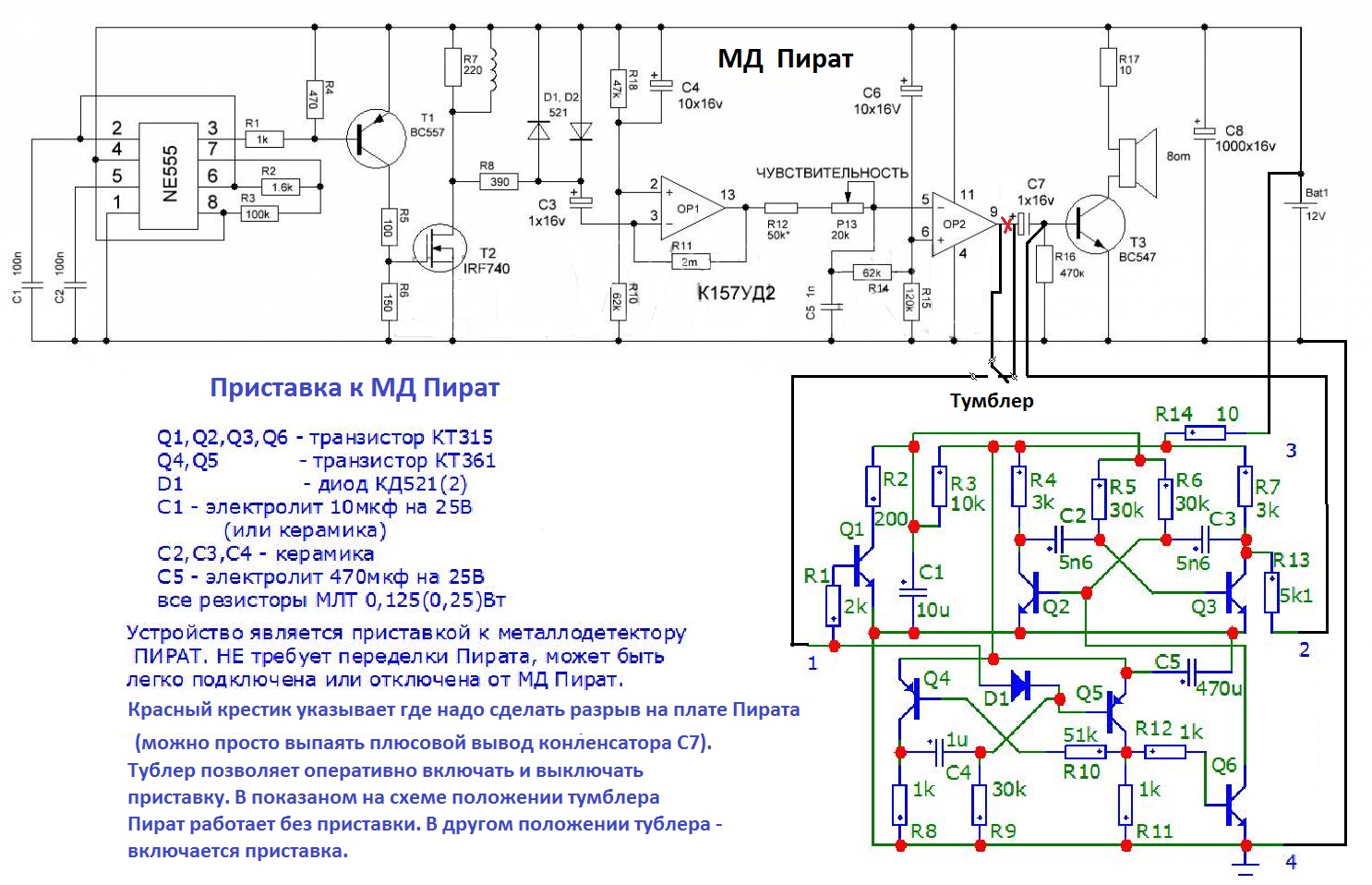

..вот схема подключения приставки к Пирату с тумблером..
05-12-2021, 15:09
А что делает устройство на Q4, Q5, Q6?
|
