Доработка металлоискателя Пират
#31
(05-12-2021, 14:08)dvp : схема под К154уд2
Зарапортовался, бывает 1
#32
(05-12-2021, 14:42)shah and mat : ..может быть вынести это все в отдельную тему...

Дык, тема же соответствующая)))Всё, что касается изменений, доработок тут и выкладывается. Нет же особого смысла распыляться на другие, ради какой-то конкретной доработки. К тому же тут всё в одной ветке будет собрано. Да и обсуждать ту или иную модернизацию можно страниц 5 максимум (это без флуда). Но это чисто моё ИМХО. Если у вас есть желание, то, конечно создавайте новую тему с соответствующим названием. Я не против 51
#33
(05-12-2021, 15:09)dvp : А что делает устройство на Q4, Q5, Q6?
на Q4 и Q5 выполнен ждущий мультивибратор (другое название одновибратор).. самый первый импульс с выхода ОУ (компаратора) длительностью не менее 0,5 мкС и с амплитудой почти напряжения питания, через диод D1 запускает ждущий мультивибратор (длительность импульса ждущего - около 20 мС)..
На это время (около 20 мС) - ключ на Q6 разрешает работу ГУН, который выполнен на Q2 и Q3..
#34
(05-12-2021, 14:42)shah and mat : ..вот схема подключения приставки к Пирату с тумблером..

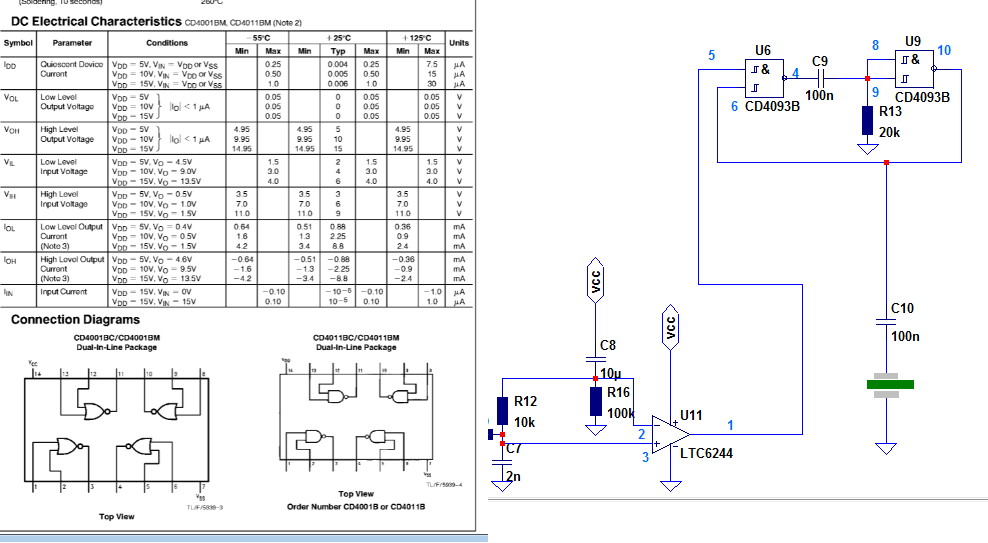

Разобрался, зачем такие сложности? Я  сделал так. Ждущий мультивибратор. Получаются сразу громкие щелчки, и ни чего делать не надо. Я только  так и делаю выход . Если входной импульс    другой полярности, то  можно использовать  схемы nИЛИ-НЕ

Файлы вложений Эскизы

#35
(05-12-2021, 15:24)DExxTER : создавайте новую тему с соответствующим названием
ну посмотрим, если эта приставка будет востребована форумчанами, тогда может и имеет смысл вынести в отдельную тему..
#36
Ну, так то да
#37
(05-12-2021, 15:35)dvp : то можно использовать схемы nИЛИ-НЕ
(05-12-2021, 15:35)dvp : Я только  так и делаю выход
"..на вкус и цвет у всех фломастеры разные.."
лично я предпочитаю - микроконтроллер, вот где свобода действий..
НО в данном случае - специально для пользователей-форумчан (которые не дружат контроллерами) разработана на транзисторах..

(05-12-2021, 09:19)-vlad- : у меня есть очень интересное предложение
ждем с интересом..
#38

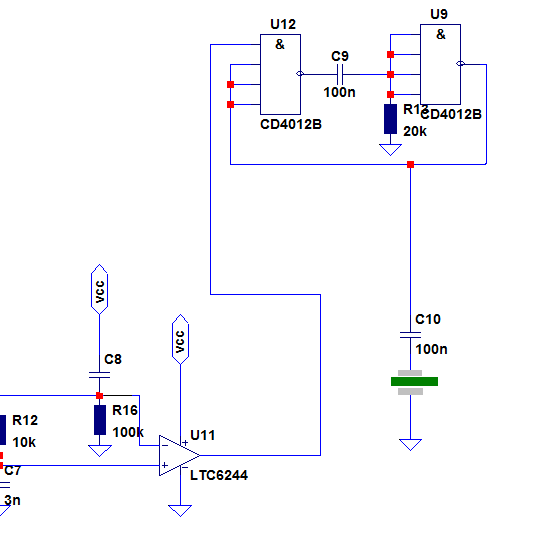

На транзисторах довольно сложно. Проще , с той же функциональностью,  на КМОП логике.
Преимущества:
1 В схеме всего  три детали.
2  Напряжение питания от 3 до 18в, даже в даташите пишут  параметры при 3 напряжениях: 5, 10 и 15в.
3 Очень мало потребляет  тока, что в данном случае существенно.
4 По уровням прекрасно  согласуется с операционниками.

Файлы вложений Эскизы

#39
(05-12-2021, 16:05)dvp : Проще , с той же функциональностью,  на КМОП логике.
еще раз - это кому как.. люди все разные...!
(05-12-2021, 16:05)dvp : с той же функциональностью
перечитайте внимательно пост #14, и ждем.. ваш вариант на том, что проще..1
#40
Вот мой вариант. ГУН можно взять готовый, ест в  микросхеме CD4046(наш аналог К561ГГ1).  Вот, полностью  соотв логике, что описано пост #14.  2 микросхемы, и с десяток  деталей рассыпухи. Детали не дефицитные, есть в SMD  корпусе,  стоят копейки. Только зачем? Простой мультивибратор (делался в железе) : четко идут щелчки, что вполне хватает функциональности.

Файлы вложений Эскизы
