Радиоконструктор Частотомер 1Гц...50 МГц (5 знаков, красн.)
#1

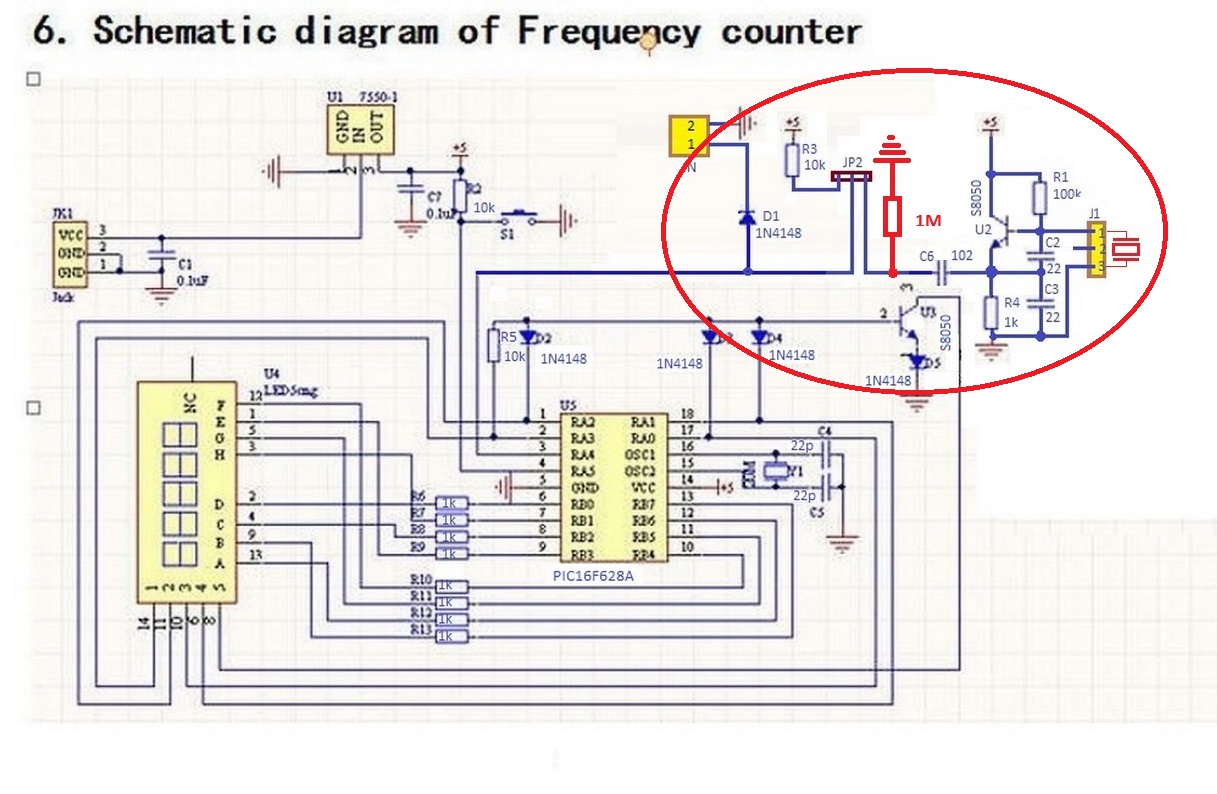

Пришёл мне заказанный с дуру известный частотомер-показомер  кварцев.
Тема конечно изжёвана-пережёвана, так что заранее извините за вздохи.
Меня подвела надпись от 1Гц вот на неё и повёлся.
Я собирал сам такой частотомер, но так ума ему и не дал. И вот история похоже повторяется.
Собирать ещё не собирал, но засунул 628 пик в TL866 и слил прошивку. Вроде бы слилась.

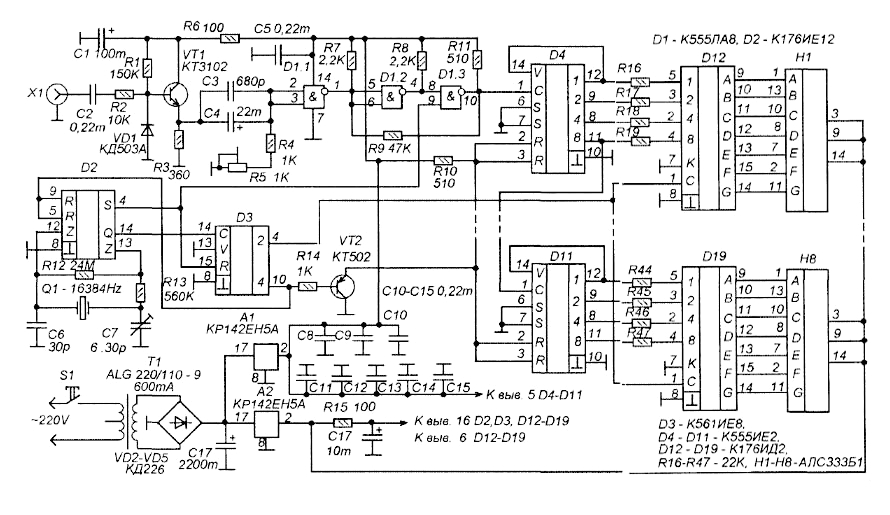

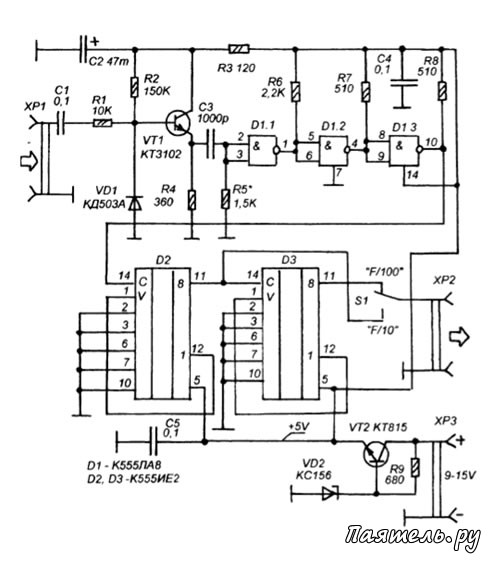

Вопрос вот какой. Чтобы хоть что-то им замерять как частотомером нужен согласующий усилитель формирователь. Полевики мне не найти тут никакие. Но вот попалась как бы внушающая надежды схемка.

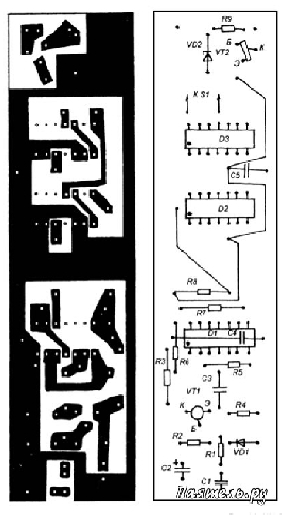

Я даже печатку на неё реставрировал в lay-формате.
Думаю взять от неё только первую часть без делителя. Как прикрутить её к моему конструктору?
На 10 выводе D1.3 можно сигнал сразу подать на вход IN?

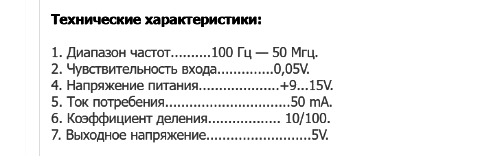

Оно как бы параметры приставки заманчивы.


Вот слитый НЕХ и печать.



.rar   ПРОШИВКА ЧАСТОТОМЕРА 628А.rar (Размер: 1.28 KB / Загрузок: 224)



.rar   ПРЕСЕЛЕКТОР-ДЕЛИТЕЛЬ ЧАСТОТОМЕРА.rar (Размер: 7.12 KB / Загрузок: 232)
#2
На старом форуме по этому частотомеру уже была тема, может быть полезно ознакомиться.
https://radioskot.ru/forum/11-13121-1
#3
[quote="DarkRus66" pid="6383" dateline="1642648981"]На старом форуме по этому частотомеру уже была тема, может быть полезно ознакомиться.

Читал много всего и по Вашей ссылке, спасибо. Мне бы на мой вопрос ответ услышать?
#4
Если хотите использовать именно эту схему, то да, с 10 вывода подавать на вход частотомера.
Но я бы сделал по другому чуть чуть. У самого такой недоделанный частотомер. Собрал когда срочно надо было, измерил что надо и бросил, дальше не доделал. Пока. Теперь что я собираюсь делать. Но это для невысоких частот, хотя смотря какие использовать микросхемы и транзисторы, то и можно перекрыть весь диапазон. Входной каскад( эммитерный повторитель) можно оставить такой же, а вместо микросхемы использовать триггер Шмидта. Он даст более крутые фронты сигнала на входе и более качественное измерение. В качестве тригера можно использовать как специализированную микросхему, так и собрать на логике. Поищите в сети информацию про триггер Шмидта.
#5
Самая оптимальная по фронтам это логика на основе триггера Шмидта -4093 или ещё проще сюда поставить 40106. Да, они из всей мути сигнала выделяют нужную составляющую, но в том-то и дело что КМОП -до 1МГЦ.
Почему и взята ТТЛ -логика что она высокочастотная.

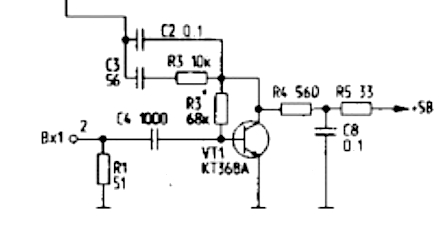

Проблему же прохождения и высоких, и низких частот решили как тут параллельным включением С3, С4.


Причём это довольно распространённый способ решения проблемы диапазона частот.
Вот от прескаллера на 20, 200МГц.

#6

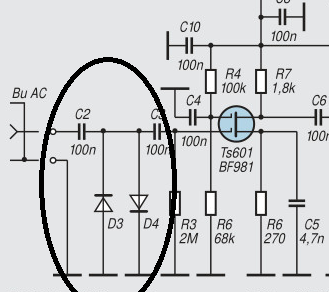

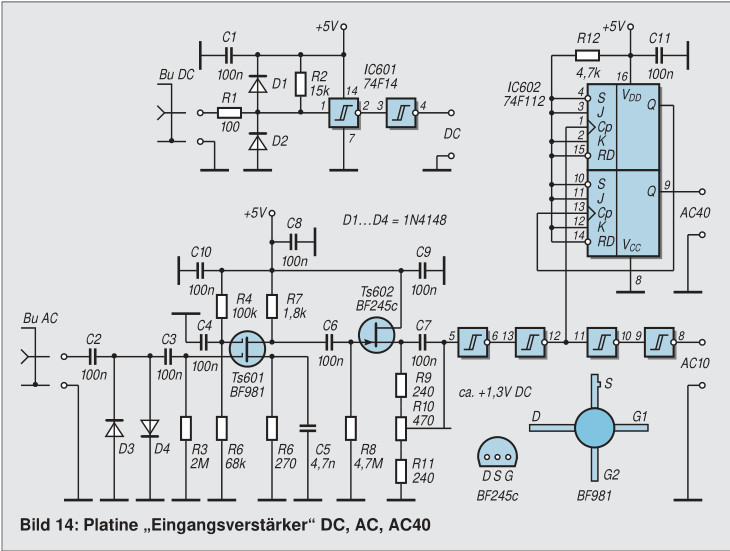

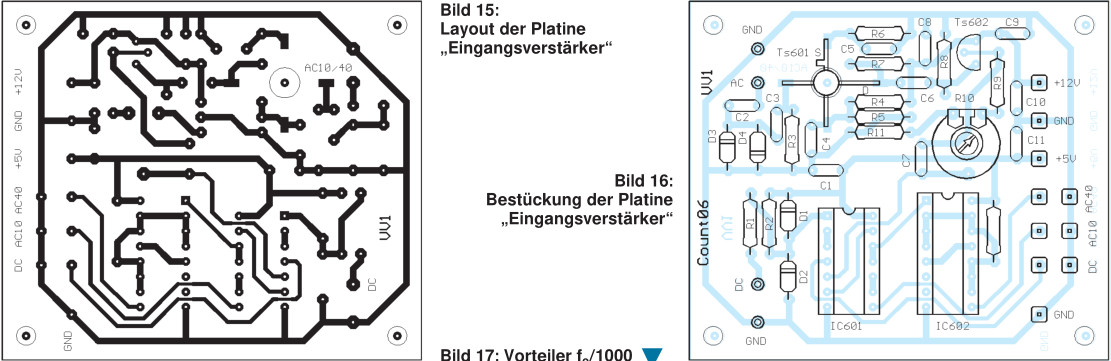

Нашёл интересный преселектор у немцев. 51
Можно ли тут использовать BF998?



[приложение=2819][приложение=2819]



:вверх
наречие: выше, вверх, наверх, наверху, вверху, кверху, ввысь, вдоль, впереди
предлог: по, вверх по, против, вдоль, вглубь, вдоль по, к северу, по направлению к, в северном направлении
глагол: подниматься, поднимать, повышать, вскакивать
имя существительное: подъем, успех, вздорожание
имя прилагательное: повышающийся, поднимающийся вверх, идущий вверх, шипучий, направляющийся на север

Файлы вложений Эскизы

#7

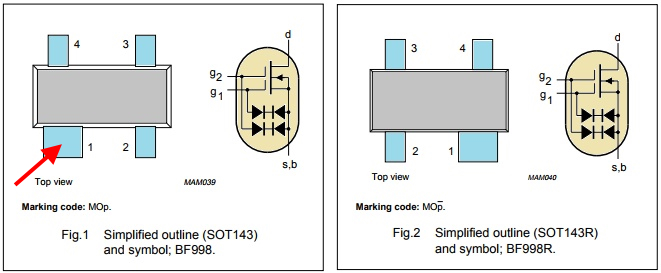

Да, BF981 это выводной транзистор, их уже тяжело найти. Сейчас вместо них чаще используют BF998. Но надо быть внимательным - есть версия BF998R, у которых расположение выводом и нумерация другая (смотрите даташит на них). Иногда по ошибке могут подсунуть не ту версию (неприятно если плата уже разведена).
#8

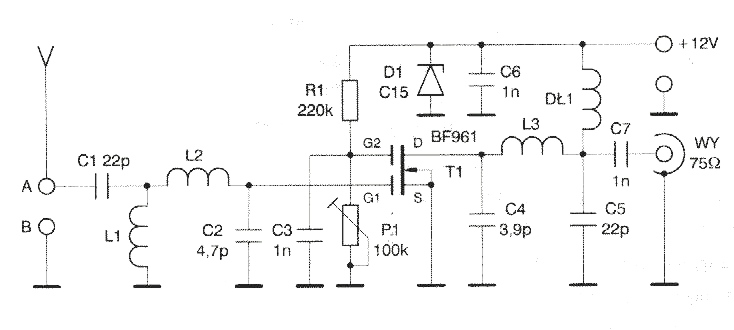

Так как у разных производителей транзистор при одинаковых режимах живет своей жизнью и может вдруг закатить глаза,возбуд,,то я бы сделал делитель на затворе по питанию и устаканил усиление подачей изменения напряжения,допустим +9в и вниз ,как пример,,на контура внимания не обращайте,там нужны вч дросселя

#9
Заманчиво, но нихрена не понял. Каков диапазон схемы, контур - это фильтр? и под каждый возбуд его тоже придётся крутить?

(22-01-2022, 04:30)DarkRus66 : Но надо быть внимательным - есть версия BF998R, у которых расположение выводом и нумерация другая (смотрите даташит на них).

Да ХЗ! , боком написано 74, а далее прямо: MOs

Достал 10-кратную лупу, разглядел. У меня так. Так что не R.

Это тоже управление усилением?

Файлы вложений Эскизы

#10
(22-01-2022, 20:41)Курилы : Это тоже управление усилением?
Можно именно так,это теже я;;а,только убрать входные-выходные  контура и оставить входную часть схемы как была выше,,разница только в возможности регулировки разумного усиления транзистора
