Quasar ARM Вопросы, обсуждение

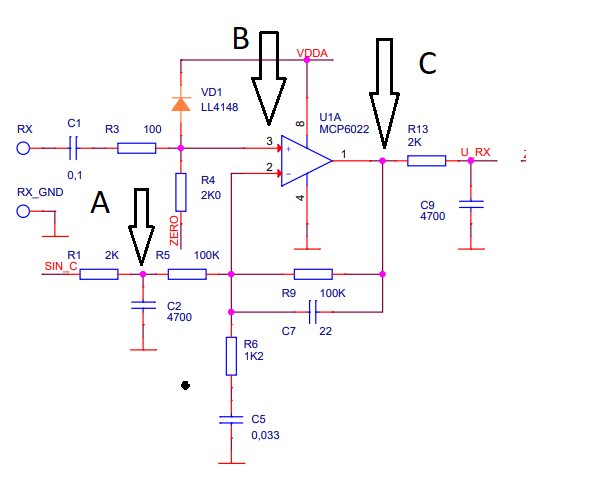

желтая линия - No compensator" служит для настройки самого датчика в процессе изготовления. - compensator можно включить и вотключит, он у вас отключен , попробуйте включить его, тогда в точке А появится синусоида.

Сообщение # 90 - голубая линия Vpp сколько там ?

сообщение #90, когда к датчику приблизит метал, синяя линия меняется ?

(11-02-2022, 15:47)Valdim111976 : Вроде как читабельно….?
сейчас да

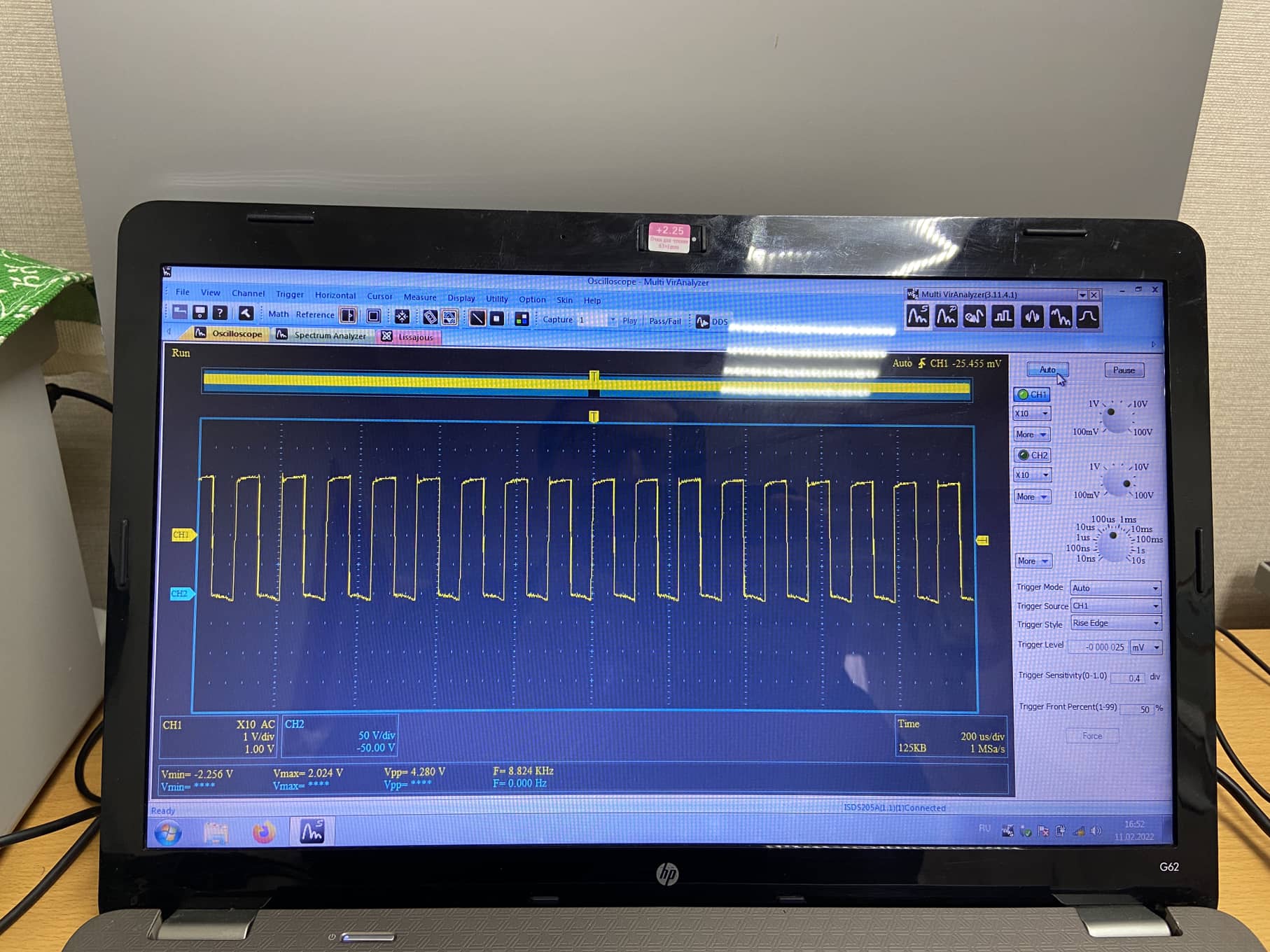

Замерил Тх после 7,5Ом ..

Файлы вложений Эскизы

gal
[hr' :
сообщение #90, когда к датчику приблизит метал, синяя линия меняется ?

да
Да! Меняется амплитуда, практически в два раза , появляется частота, и Vpp увеличивает до 12 мВ
(12-02-2022, 11:50)Valdim111976 : практически в два раза
это точка B , а что происходит в точке  С в  это время ?

Файлы вложений Эскизы

Тоже меняется амплитуда..
покажите снимки

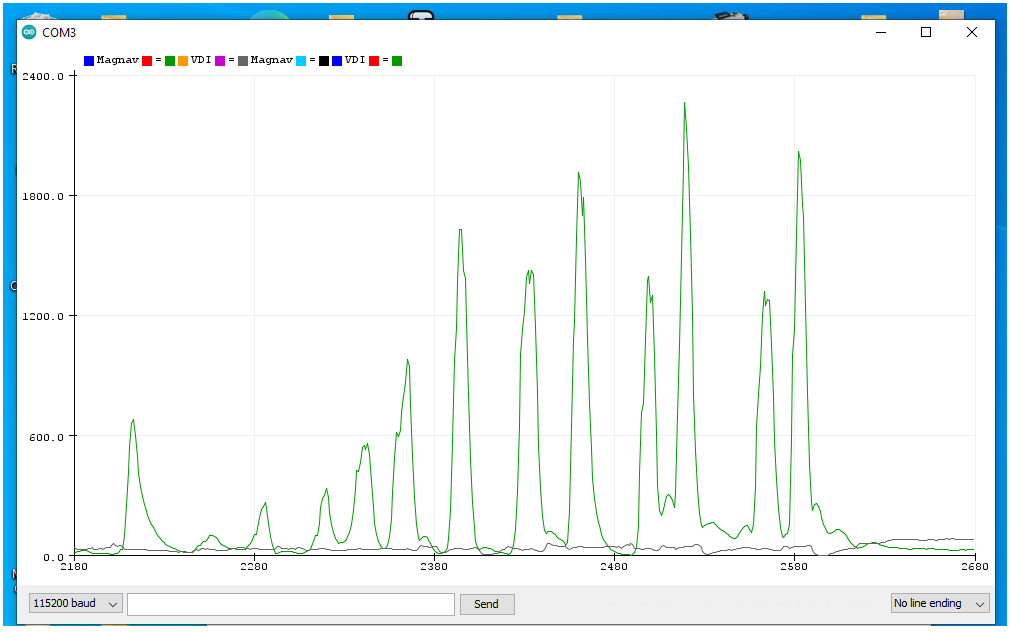

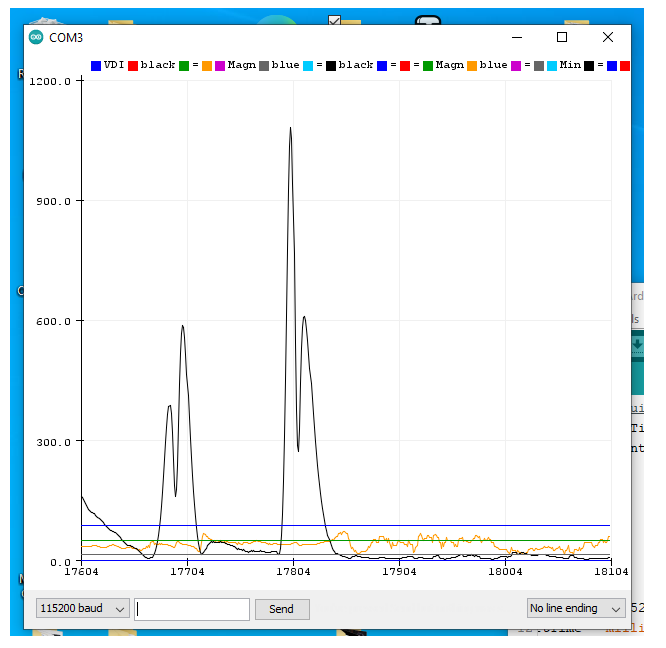

может кто сталкивался барьер 6 в квартире крупная медь до 20 см видет одним откликом после 20 см сигнал кагбы двойной проскакивают какието ложники блок без датчика на 4 барьере молчит

эти ложники глушат чуйку чуйка стала меньше ложников болтше

плату после 2 лет копа отмыл не помогло
Сохраняешь настройки профиля. Делаешь фактори-резет. Загружаешь чистый профиль. Затем заново всё настраиваешь и смотришь на результат. Если не изменилось --- проблема в датчике. Иначе никак. 4
Все зависит от настройки ,один и тот же датчик и схема разные программы.


Квазаром давно не пользовался и потерял инструкцию настройки а то бы уточнил где копать.
Копать надо в районе феррита
