(29-02-2024, 07:44)neurolight : 25-ю - то нормально.
Говорю же тяжелая будет, поверьте.
Да и когда махать будете рука устанет(ну если не "качек" вы).
(29-02-2024, 07:44)neurolight : механизме стыка.

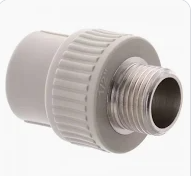

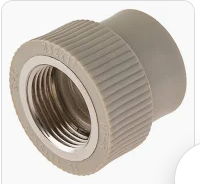

Не знаю как это называется в сантехнике - пластиковая муфта а в ней резьба(в одной наружняя,а в другой внутренняя) и вот так можно перейти с 25 на 20 трубу и за одно соединение 2 колен.
...
Повторюсь, это всё тяжело для руки и если ещё датчик самопальный с большим колличеством эбоксидки и бинтов или серпянки, то вообще жесть.
Ну, ни чего...для здоровья хорошо! Физ.тренеровка...подкачаетесь

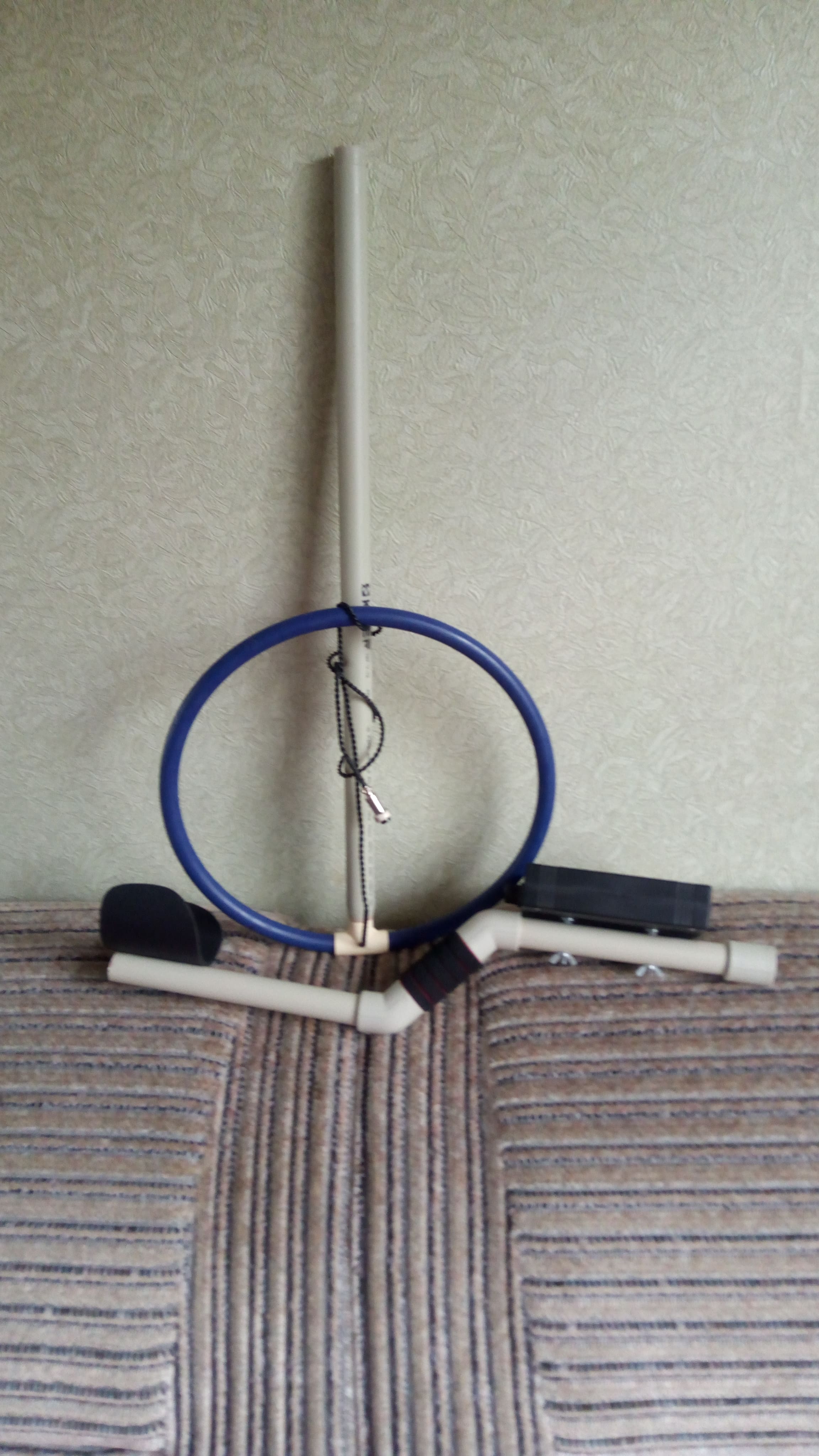

Вот такой вариант есть,длина нижней части подогоня под свой рост(я метр девяносто),вес всей конструкции чуть больше 500 гр,длина не регулируется - это только если делать конкретно под человека. Делал другу такую же - не жаловался на вес,правда он ниже ростом и по весу чуть меньше,см на десять где-то. https://disk.yandex.ru/d/XS6W9f1J3czEGg
Материал выбирайте любой из доступного и как Вам выше указали вес/жесткость.
Основная нагрузка будет в данных местах. Отметил.
Угол рукояти подпирается по удобству ВАШЕМУ(!)..."обычно" 110-115 градусов.
Тут каждый сам выбирает.

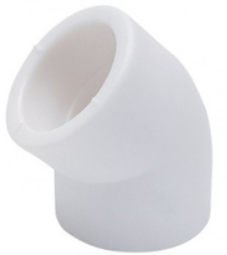

Если вы уверены и Вам комфортно в применении стандартных фитингов/улов (45, 90, 120)...ну ок.
В идеале...кисть не должна идти на излом и или вытягиваться и т.д. Это доп.нагрузка и рука часа за 4 устает нормально так.
Так же, как и сами наверно понимаете вопрос с какими датчиками работает. Если до 500 грамм, то условно фиолетого по прочности...если же большие рули и по весу в том числе, тогда жесткость должна быть капитальная.
Учтите даже если Вы попробовали на излом и типа прочно...увы это не так. От постоянных болтаний/махов...излом происходит в указанных местах.
Я на одной из штанг. Углы отмеченные выше красным, сделал углы из тонкостенной стальной трубы (2 мм). Длинна угла в обе стороны по 5 см. Углы понятно под себя. Болгариной резанул. Сварил. Обточил на наждаке. Все остальные трубки от удочки (стеклопластик). Вес ни о чем. Надежность за глаза, для рулей, не говоря про мелкие датчики.
1) Отвечу Владу - каркас катушки делается из согнутой 16 трубы от теплого пола - там вес не большой. Штанга с катухой весит не больше 1 кг.
2) К токарю ходить не интересно, интересует конректно, где штанга разбирается пополам.
Как вариант сделать что-то типа резьбы...
(29-02-2024, 08:46)-vlad- : Не знаю как это называется в сантехнике - пластиковая муфта а в ней резьба(в одной наружняя,а в другой внутренняя)
Я так делал.
Одно колено 16(где катушка), другое (где блок и подлокотник 20.
Но это все тяжело и резьба как бы не практично, так как чуть перетянул на 1мм и катушка уже криво по отношению к блоку, чуть не дотянул откручивается.

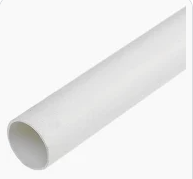

Потом перешел на телескоп швабру из тонкого материала(метал), нижнее колено модифицировал, с метала перешел сантиметров 40 на пластик( трубы для прокладки электрики) они тоньше и весят совсем ни чего.

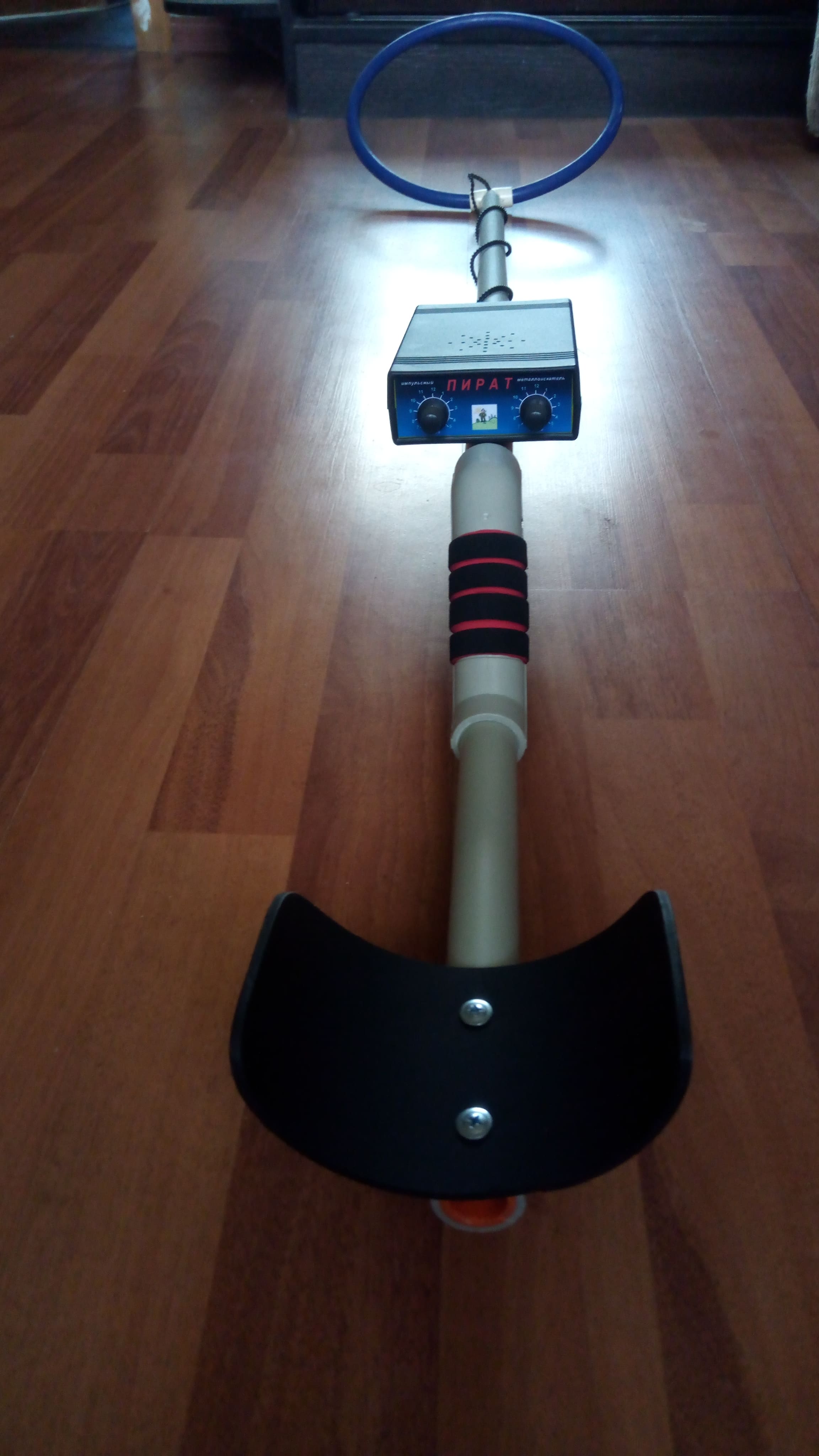

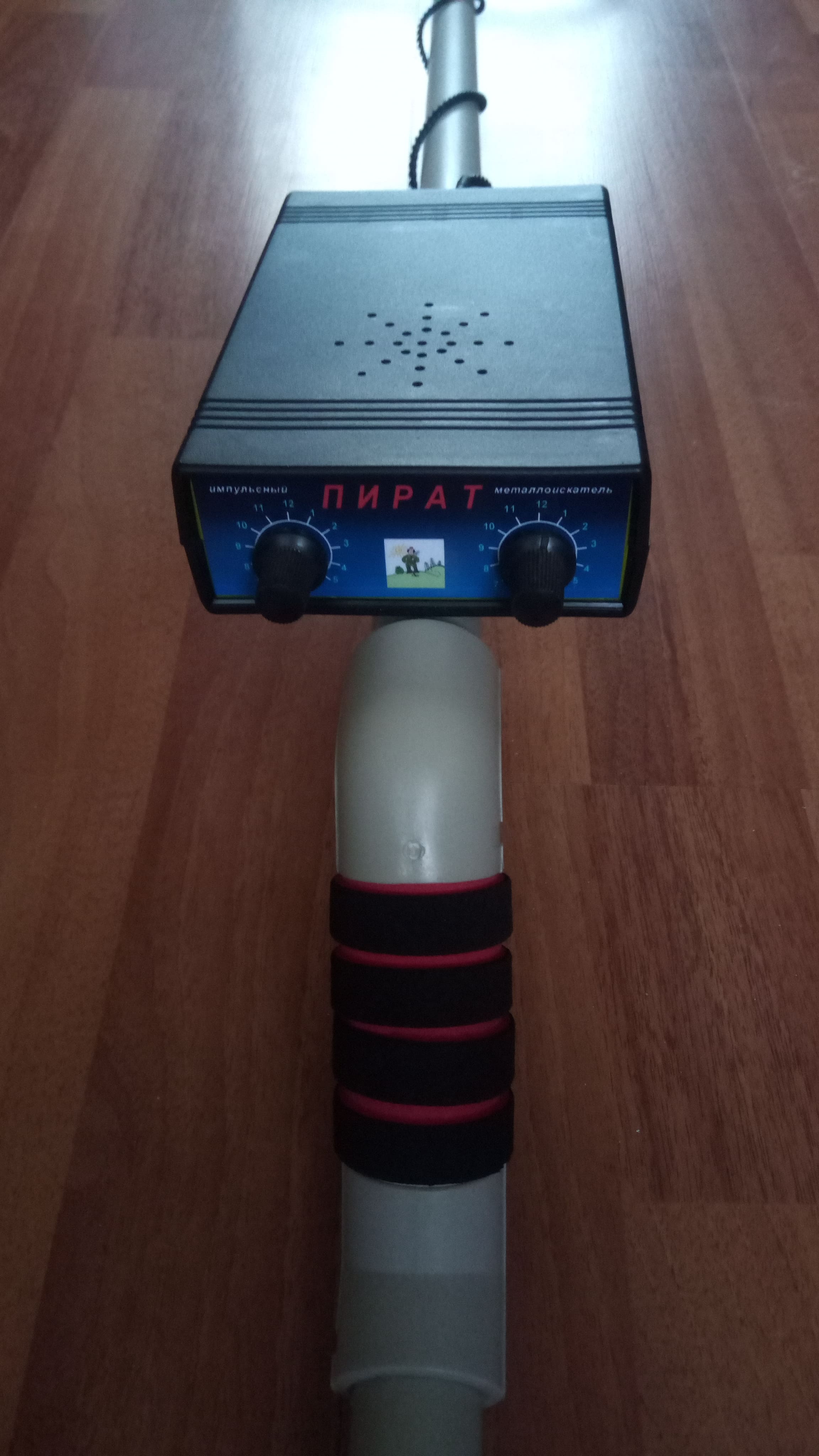

Использую два варианта разборной штанги.
1. На скрутках фото 5-6

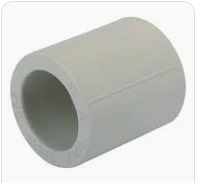

2. На вставке нижней части штанги в муфту.Фото-7.
При втором варианте пользуюсь зачисткой для труб. Фото-11.,нижнюю часть штанги, аккуратно, по немногу зачищаю и примеряю, чтобы она очень плотно заходила в муфту.

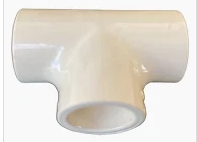

Катушку делаю из 16мм. трубы для теплых полов. Концы катушки соединяю пластиковым 16мм. тройником. (тройник под клей, есть такая сантехника).
Катушку делаю, из трубы для теплого пола. Сгибаю ее определенного размера и на концы одеваю тройник. Через этот тройник затягиваю провод. После затяжки очередного витка, провод достаю пинцетом. После намотки провода, ближе к центру тройника сверлю отверстие. Его диаметр зависит от того какой будет применятся провод (кабель), идущий к прибору. После пайки и укладки провода заливаю немного тройник термоклеем. Далее, беру кусок 16мм. трубы, фото-10, длиной 8-10см, (используется для прокладки электропровода в помещениях), и сажаю его на контактный клей в тройник. Для плотного захода катушки в штангу подматываю на трубу малярный скотч. Катушка получается водонепроницаемой.
Вроде бы все выдал на гора.
