Плавный пуск электродвигателя на симисторе

[известный]

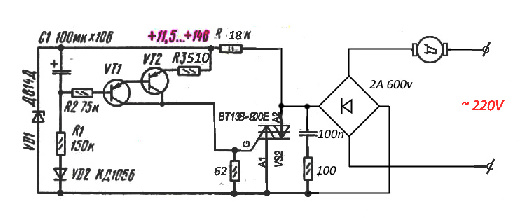

А если так изменить схему с учётом что BT136-800E 10мА  рабочий по управлению имеет?




Ошибка: Достигнут предел использования сервиса. Подождите некоторое время и повторите попытку.
Открыть в Переводчике Google

[Али-бастр]

Есть три способа управления тиристором (симистором) 1. Амплитудный, 2. Фазовый, 3 Фазово-импульсный. Почитайте теорию. А в целом - будет работать.

[известный]

Я не собираюсь регулировать, момент упадёт. Для регулирования и плавного пуска есть первая моя схема.

[Али-бастр]

В этом наши мнения совпадают. За все время пользования болгаркой у меня не возникала необходимости уменьшать обороты. А их у меня три. Вот в эл.дрели да, там порой надо регулировать в сторону уменьшения.

[cccr]

За все время пользования болгаркой у меня не возникала необходимости уменьшать обороты.

Очень удобная функция,особенно при ремонте покрытий автомобилей,и не заменимая при финишной полировке лакокрасочного покрытия.

[Али-бастр]

Может быть. Такой фигней не занимаюсь. Стройка, сварка и т.д.

[dvp]

А если так изменить схему с учётом что BT136-800E 10мА рабочий по управлению имеет?

Схема с динистором такая же по функциональности, но проще .

[известный]

За все время пользования болгаркой у меня не возникала необходимости уменьшать обороты.

Очень удобная функция,особенно при ремонте покрытий автомобилей,и не заменимая при финишной полировке лакокрасочного покрытия.

Возможно тогда многих заинтересует проэкт на Ардуино.
https://alexgyver.ru/smooth_start/

[dvp]

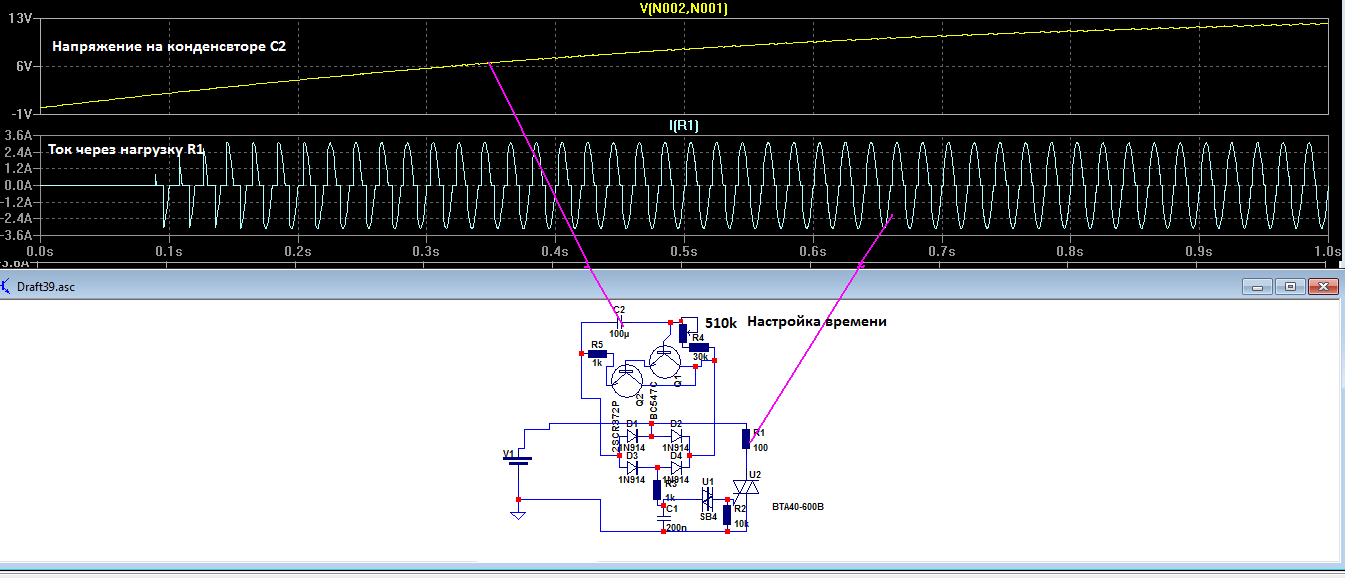

Хорошая схема с  динистором.  Вот модель.  Можно регулировать время  в широком диапазоне.  Если  сделать сменным резистор С2, то время плавного пуска можно растянуть до широких пределов. Использование динистора улучшает устойчивость схемы, не влияет температура на открывающий ток симистора.
Мощность на транзисторе Q2 =1,5 ватт, то потребуется небольшой радиатор. Транзисторы высоковольтные, оба.
Тут на модели (так будет и в реале), что одна полуволна больше открывается, чем другая. От этого ни куда не деться, и на работу болгарки это не повлияет.

[известный]

Молодец Дерба! -с возвращением. Если можно уточните пару ньюансов. На схеме батарея это будет потом сеть и с чего бы это полупериоды вдруг разнились, если управление симистором идёт симметрично? С другой стороны -зачем 2к и 200n -боюсь эта цепочка даст угол такой что на нагрузке и 200в не будет по окончанию разгона. 10к параллельно управляющему переходу для серии BTA -убьёт симистор -50Ом согласен! Что-то надо допилить до 100n время задающей цепочки.
