08-12-2021, 23:26
|
Плавный пуск электродвигателя на симисторе
|
08-12-2021, 23:31

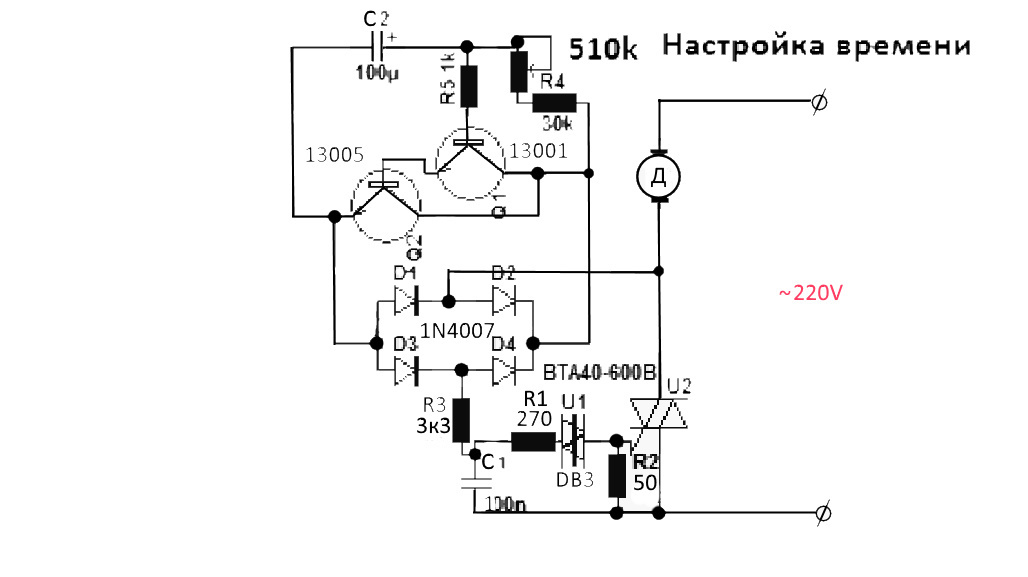

(08-12-2021, 23:26)dvp :(08-12-2021, 23:10)известный : симистором идёт симметричноУправление то симметрично, но динистор, (он состоит из 2 динисторов) отличается по напряжению включения для разных полярностей. Симметричный динистор с 4 на 32в, а с 3 -на 28в пробития в обоих направлениях. Замени конденсатор на 100n, добавь демпфер и баста! И, Богом прошу -приведи схему в удобочитаемый вид, это правило хорошего тона. Ещё пару ньюансов -R5 из эмиттера нужно перенести в базу и думаю гораздо увеличить. А перед динистором поставить сопротивление пусть 270 Ом.
09-12-2021, 03:02

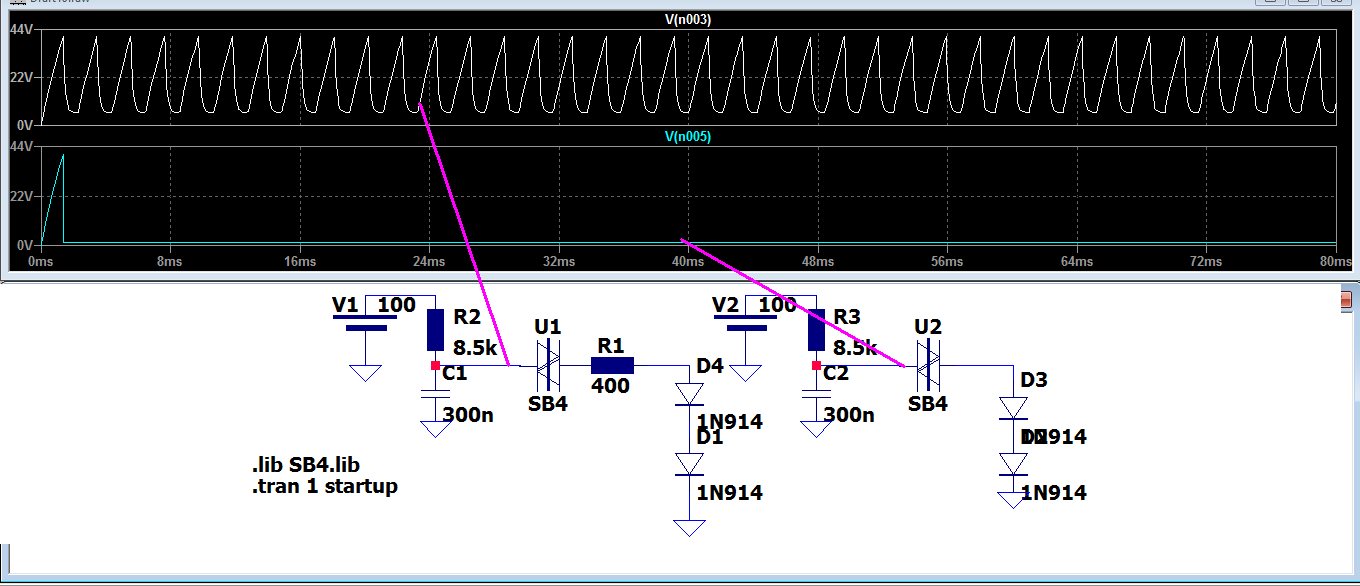

Вот модель, показывающая. как возникает генерация с резистором в цени совместно с динистором. Не знаю, как это повлияет, но лучше от этого не станет. Если у нас 1 импульс за период, в секунду значит 100 импульсов. Емкость 200нф, напряжение пробоя -50в.
Энергия конденсатора: U^2*C/2= 50*50*200e-9/2=0.00025дж. За секунду 100 импульсов, или мы передали 0,025дж на управляющий электрод. По модели частота генерации почти 1 кгц, итого, 0.25 дж. Для управляющего электрода может быть опасно, может быть тепловой пробой. А если частота поднимется выше? До 10 кгц? Кстати, допустимый импульсный ток динистора высок, для КН102, к примеру - 10а.
09-12-2021, 16:16

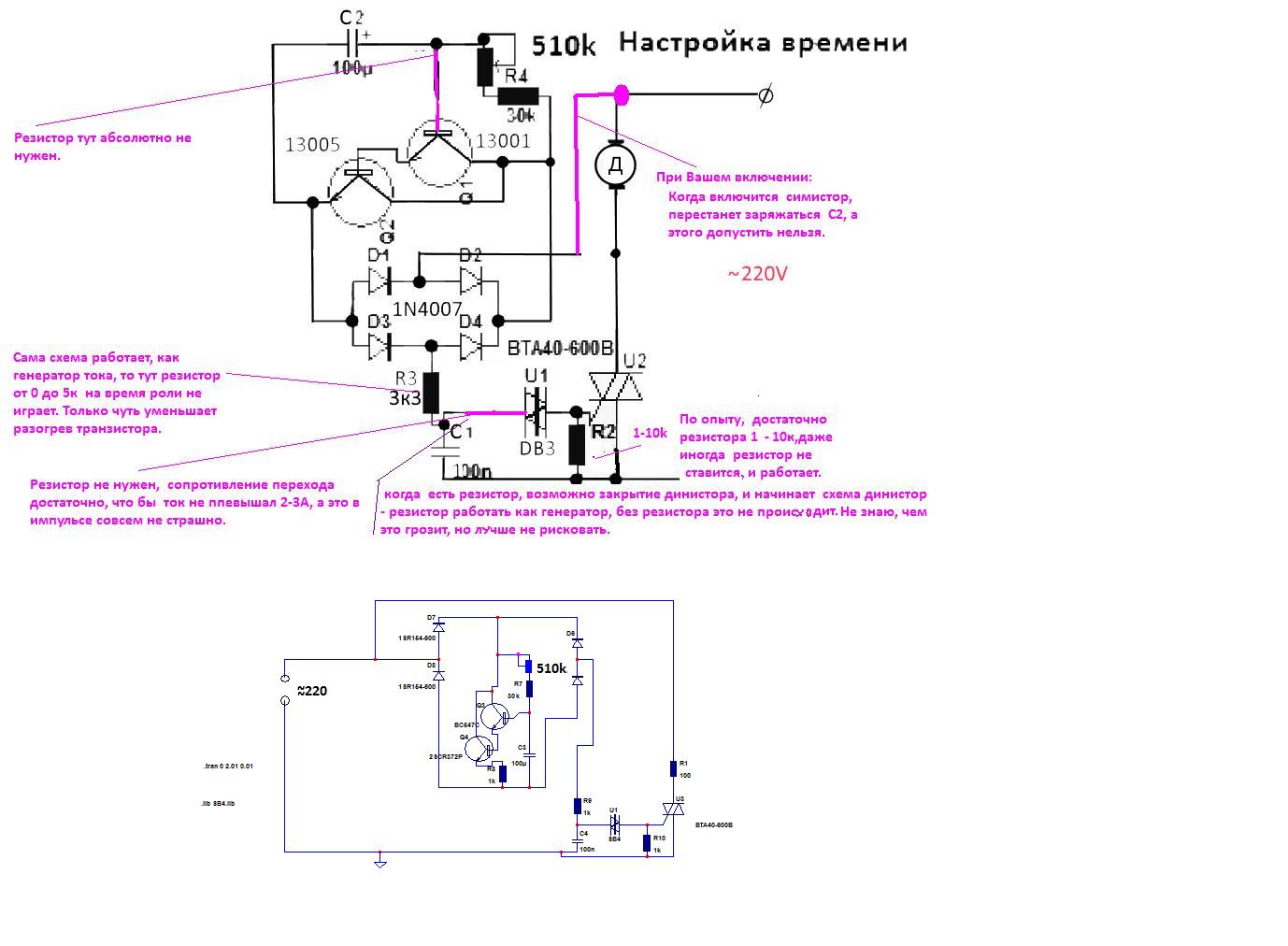

1.Скажите, а по какой это цепи заряд С2 как вы сказали закончится при открытии симистора?

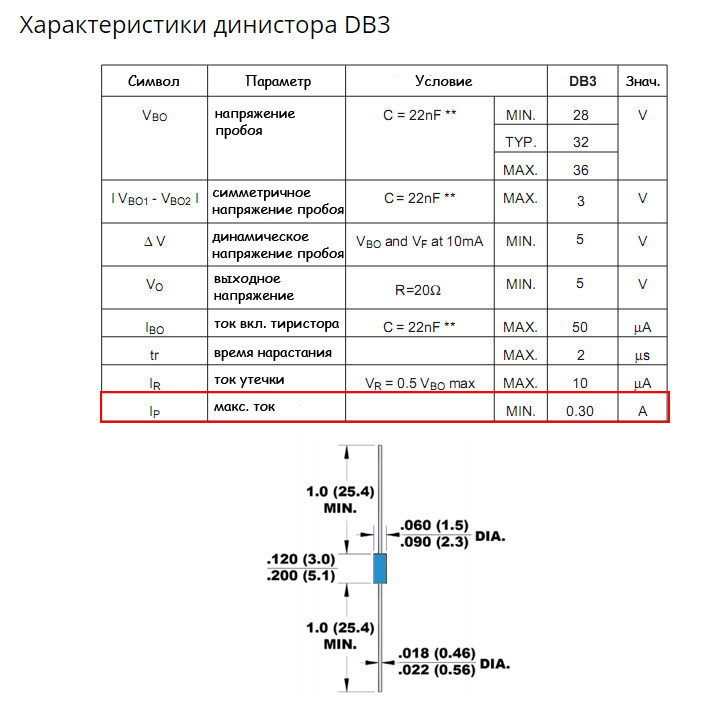

2.Простите, но по тому что Вы пишите -опыт у Вас не фонтан! 3.Генерация!? -так многие схемы и добиваются "многоискового поджига" симистора, так как на индуктивной нагрузке любой импульс выброса закроет симистор до перехода через ноль! 4. Напряжение перехода управления симистора колеблется 1,25-1,55в. Удержание этого параметра невозможно при 2-3А, как Вы Дерба описали. 5.Ток максимальный, приведённого в Вашей схеме DB3 -0,3А. Давайте Вы спаяете своё анонсированное творение и покажете нам его работу? Я регулятор Сова1 V17 паял и обсуждал досконально на том форуме. Ваши же доводы мне кажутся дичью.
09-12-2021, 16:48
Парни, Вы упускаете важную штуку - где rc цепочка на выходе для индуктивной нагрузки? По хорошему, она должна быть везде.
В последних схемах вы её не дорисовали...
09-12-2021, 17:22

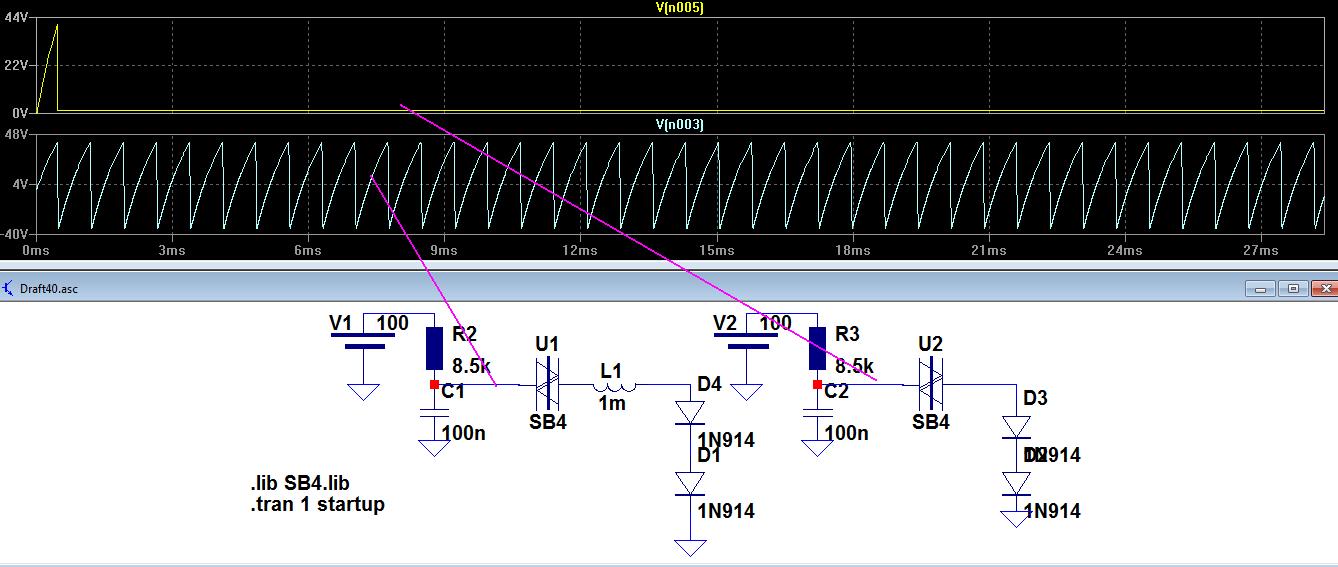

Нет , не для индуктивной нагрузки. Если есть резистор, то ток падает ниже тока удержания, динистор закрывается, и далее процесс повторяется.

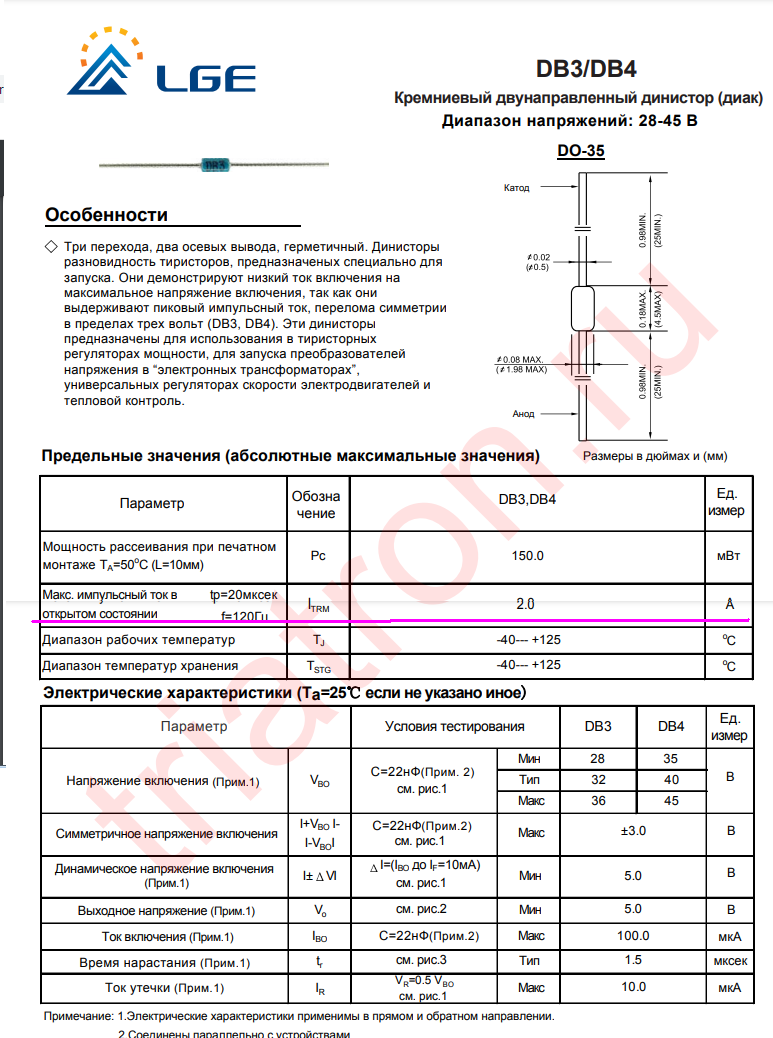

Цитата:5.Ток максимальный, приведённого в Вашей схеме DB3 -0,3А.какой ток, средний? Тут в схеме будет гораздо меньше, а импульсный ток , который держит тиристор 2а, при длительности импульса 20мкСМек, а это зачит, при 10- мкСек будет 3А, при 5мкСек -4А и т.д. (квадратичная зависимость) Цитата:Давайте Вы спаяете своё анонсированное творение и покажете нам его работу?Мне что, делать больше нечего, что бы кому то что то паял? Я знаю, что оно рабочее, не верите- паяйте.
09-12-2021, 17:39
|
|
