14-12-2021, 00:28
1182ПМ1Р Дыфцыт
|
Плавный пуск электродвигателя на симисторе
|
14-12-2021, 03:56
(14-12-2021, 00:28)KRAB : 1182ПМ1Р Дыфцыт Ни какой это ни дефицит, у нас в Украине , его цена менее 2 долларов за шт, доступность в данный момент (наличие на складе)-240шт.
14-12-2021, 18:16
(14-12-2021, 17:54)известный : Там в том коробочке алюминиевом -только залитый эпоксидкой симистор и ничего более! Плата идёт отдельно!У меня болгарка 2350 ВТ,в ней стоит такая же плата что показал КРАБ.Фишка в том,что нагрузку на болгарку нужно давать тогда когда она наберёт полные обороты,но где там...Скорее надо и в итоге выбивает симистор вта 12х600.Уже дважды его менял.И не надо этого видео,в интернете очень много умников...Стоит схема с первого поста от Маэстро.И работает прекрасно.
14-12-2021, 20:32
(14-12-2021, 18:16)cccr : .Фишка в том,что нагрузку на болгарку нужно давать тогда когда она наберёт полные обороты,но где там...Скорее надо и в итоге выбивает симистор вта 12х600.Уже дважды его менял.И не надо этого видео,в интернете очень много умников...Стоит схема с первого поста от Маэстро.И работает прекрасно.Не ясно -так заводская стоит или с первого поста? И ещё -там в стоковой схеме была возможность регулировки мощности, а в этой где она? И печатку пристегнуть не мешало бы опять: https://elwo.ru/_fr/6403549.lay
14-12-2021, 21:21

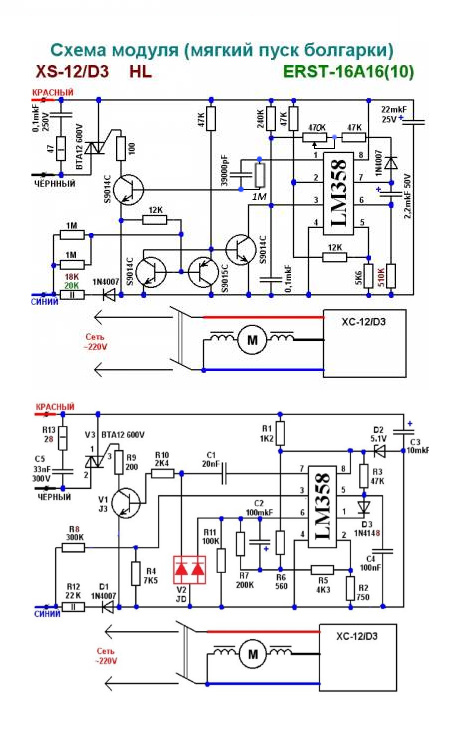

(14-12-2021, 20:32)известный : была возможность регулировки мощности, а в этой где она?Тема то про плавный пуск электродвигателя...Стоит с завода,да и в схеме из первого поста схема заводского блочка,даже марка дана XC-12/D3.Ремонтируется просто,высверливается заклёпка,она там алюминиевая,греется феном,без фанатизма,и с какой то матерью скальпелем,отвёрткой выковыривается вся эта шняга,т.есть эпокситка.Меняется симистор и к нему припаивается головка винта м3 так чтобы потом винт попал в отверстие радиатора.После заливки закручивается гайкой м3 к радиатору И усё...
14-12-2021, 22:14

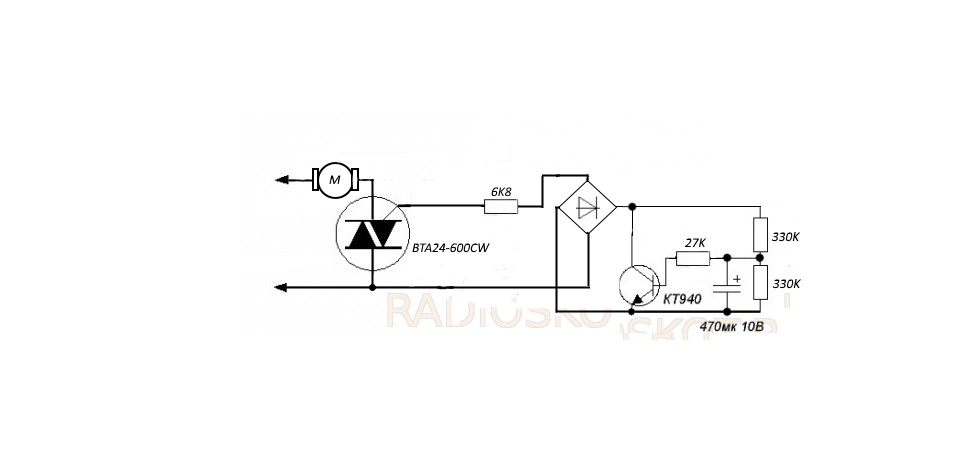

У меня просто нет возможности опробовать схему. А так-то не нравятся мне сложные схемы.
В них надёжность делишь на количество деталей. Китайцы действительно пишут и для BTA24-600СW возможность работы в трёх квадрантах и dU/dt -1000V/ms.  Лично я спалил с пяток на регуляторе, но может там действительно проблеммы по управлению были, а не динисторный эффект, а может партия -дерьмо. А -ДОЧИТАЛСЯ! Для BTA24-600СW -500V/ms...Может кто-то опробовать такую схему? Резистор 6к8 -для тока 35мА. Под другой тип нужно пересчитать. Для серии не BTA -конечно понадобится снаббер.
14-12-2021, 22:33

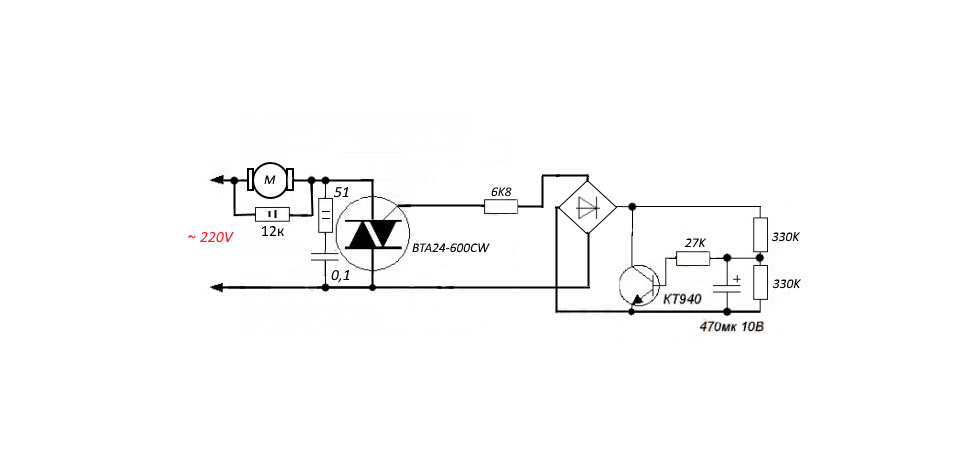

Cобирал я верхнюю схему из поста 87. Прекрасно работает уже до десяти лет на болгарке 1100 вт и на миксере 2200вт. Печатку свою делал, помню сильно ужимал размеры, что бы влезала в ручку . Схема не боится пуска под нагрузкой, RC цепочка на выходе симистора обязательна, без нее они ( симисторы) долго не живут.
14-12-2021, 22:48

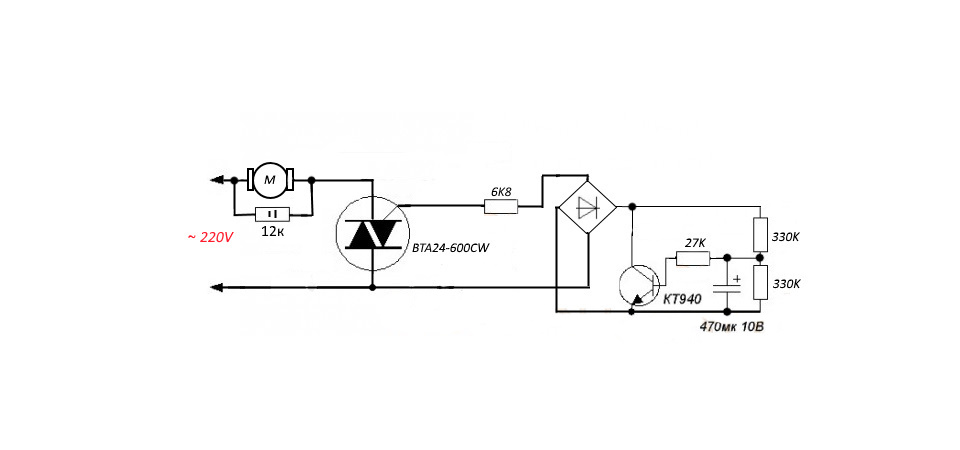

(14-12-2021, 22:33)Cергей 78 : RC цепочка на выходе симистора обязательна, без нее они ( симисторы) долго не живут. Раньше, когда делал управление ЗУ по первичке трансформатора, не сгорал ни один симистор. Аналогия с подключением параллельно нагрузке лампочки накаливания. Можно попробовать и тут.
14-12-2021, 22:53
(14-12-2021, 22:48)известный : Раньше, когда делал управление ЗУ по первичке трансформатораТут не трансформатор, тут якорь с его искрением. Да и пусковая кнопка тоже не идеальный контакт. Я поначалу тоже не поставил, поскольку детали габаритные. Но после замены второго или третьего симистора, пришлось эту цепочку допаять. После этого отказов не было. |
|
