Плавный пуск электродвигателя на симисторе

[KRAB]

 Нет ли желания взять готовый,, с управления пылесосом,или срисовать

[Али-бастр]

Никогда! Важен сам процесс, а результат второстепенно. Столько лет работал болгаркой без плавного пуска и не испытывал никаких трудностей. А вот сейчас захотелось сделать. И сделаю!

[msmmmm]

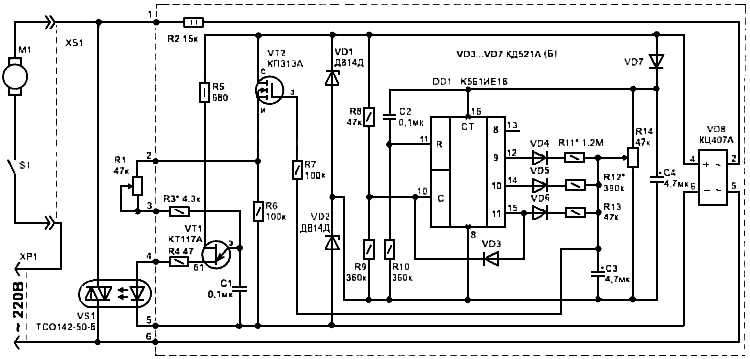

Когда-то возникла необходимость плавного пуска ламп накаливания. Переделал на макетках кучу схем из интернета, основная масса работают так себе. Одна из нормальных, хоть и немного геморная в настройке - "Электронный регулятор с плавным пуском". Однопереходный транзистор нагрузил на МОС без проверки перехода через "0" (если не ошибаюсь, МОС2023) . МОС на симистор по стандартной схеме. Плавность и форма кривой пуска настраивается резисторами со звездочками.
На двигателях не проверял, не было надобности, в описании пишут - должно работать.
Схема громоздковата, поэтому где-то через полгода сделал свою на контроллере, которая проработала пару лет, пока не пропала необходимость.

[Али-бастр]

Да нет, схема нормальная. Но к сожалению кроме диодов у меня на неё деталей нет. А покупать все - это время и деньги. Пожалуй воздержусь. Спасибо.

[msmmmm]

Тут, еще одно... А не может быть тот самый рывок особенностью не схем, а самой болгарки? Обычным диммером не проверял? Она в принципе на малых оборотах может стартовать?

[известный]

Требует выпрямительный мостик на входе. А я мечтал от него избавиться, тем самым значительно уменьшить габариты.

Да уж -мы же с вами помним что симистор открывается в обе стороны, по такой схеме без переменки в управлении, -только отрицательными импульсами. В вашей же схеме на управляющий электрод подаётся положительный импульс всегда, поэтому отпирается только один из встречно включённых тиристоров в составе симистора.Конструкция диодного моста на 8А сейчас не имеет больших габаритов -это прямоугольник со срезом примерно 4х2см. Дело в том что приличной мощности электроинструмент уже требует применения ВТА41-600 симистора, а он своими габаритами уже не влезет в рукоятку. Поэтому плавный пуск резоннее расположить в розетке переноски думаю.

[dvp]

В вашей же схеме на управляющий электрод подаётся положительный импульс всегда, поэтому отпирается только один из встречно включённых тиристоров в составе симистора.Конструкция диодного моста на 8А сейчас не имеет больших габаритов -это прямоугольник со срезом примерно 4х2см.

Не верно, симисторы, это не 2 тиристора в параллель, а 5 слойная структура.
Симисторы могут открываться разными полярностями. КУ208, положительная полуволна отпирается положительным импульсом, а отрицательная - только отрицательным. Есть симисторы , которые отпираются разной полярностью. К примеру, серия ВТА (положительные импульсы открывают обе полуволны, отрицательные так же). А вот оптронные, те отпираться однополяным, положительным импульсом, ведь сначала должен загореться светодиод, который отпирается одной полярностью, да и как сделать светодиод, который делал свет разной полярности?

[dvp]

Дело в том что приличной мощности электроинструмент уже требует применения ВТА41-600

ВТА41 имеет рабочий ток -40A, ТСО142-50, тот имеет рабочий ток - 50А. Оптосимистор мощнее на 20%

[Али-бастр]

Тут, еще одно... А не может быть тот самый рывок особенностью не схем, а самой болгарки? Обычным диммером не проверял? Она в принципе на малых оборотах может стартовать?

Нет, болгарка ни при чем. Начинает работать плавненько уже от 30 В постоянного напряжения. То есть никаких затираний нет. Болгарка ХИТАЧИ 125 мм, 580 Ватт, 10 тыс.об.

---

Требует выпрямительный мостик на входе. А я мечтал от него избавиться, тем самым значительно уменьшить габариты.

Да уж -мы же с вами помним что симистор открывается в обе стороны, по такой схеме без переменки в управлении, -только отрицательными импульсами. В вашей же схеме на управляющий электрод подаётся положительный импульс всегда, поэтому отпирается только один из встречно включённых тиристоров в составе симистора.Конструкция диодного моста на 8А сейчас не имеет больших габаритов -это прямоугольник со срезом примерно 4х2см. Дело в том что приличной мощности электроинструмент уже требует применения ВТА41-600 симистора, а он своими габаритами уже не влезет в рукоятку. Поэтому плавный пуск резоннее расположить в розетке переноски думаю.

Да, в принципе вы правы. Ставил мостик на входе. Работает отлично. По осциллографу чуть не от нуля начинает открываться, но синусоида какая-то неровная что ли, вроде как их 3-х кусков составлена. Точнее не разглядишь. Но разрывов в синусоиде нет.

---

Да забыл, регулятор я действительно хочу поставить в удлинитель. Коробочку со встроенной розеткой уже подобрал. Вот эта коробочка и лимитирует размеры. Конечно на одной коробке свет клином не сошелся, но ...

[известный]

По осциллографу чуть не от нуля начинает открываться, но синусоида какая-то неровная что ли, вроде как их 3-х кусков составлена

Именно поэтому и не желательно ставить динистор в цепь. Потери мощности за счёт урезания синусоиды для плавного разгона нам не нужны. Симистор должен открываться в такт синусоиде в линейном режиме.
Читал я когда-то что серия ВТА может управляться в третьем квадранте и положительными импульсами, но как по мне:  практика -дешевле теории.
А Вы реально подтвердили что по крайней мере в этой схеме оно не срабатывает.

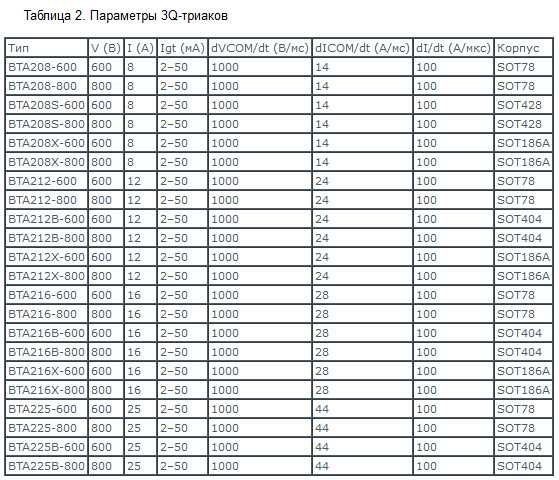

P.S. Помню же что была заковырочка по квадрантам. Дело в том что это специальные 3Q симисторы способны работать на положительном напряжении управления.
Похоже -маркировка их имеет три цифры после BTA. Кроме того они рассчитаны на dU/dt минимум 1000В/ms, а номинал 4000B/ms...

Эх, Дерба -слышал звон... да не знаешь где он!

Есть симисторы , которые отпираются разной полярностью. К примеру, серия ВТА (положительные импульсы открывают обе полуволны, отрицательные так же).

Почитайте:http://www.compitech.ru/html.cgi/arhiv/02_07/stat_28.htm
