Kvant Due

[KEN]

По поводу калибровки показания напряжения и напряжения ухода в сон, надо изменить пару значений в коде.

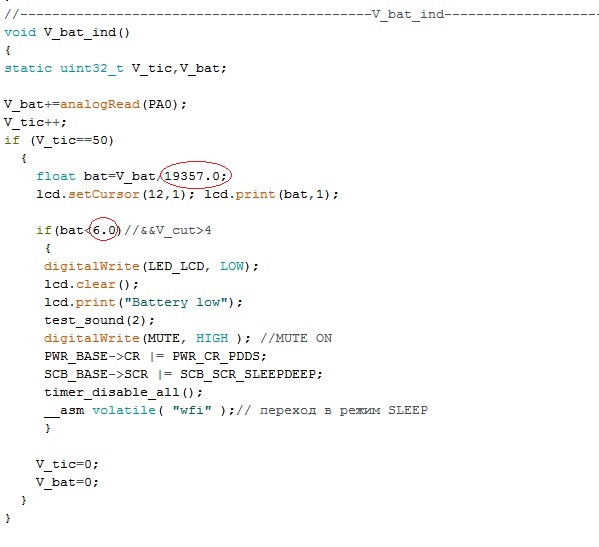

Надо найти функцию V_bat_ind()
Делителем калибруем напряжение питания, ниже выделено напряжение ухода в сон, по умолчанию 6 вольт.


[KEN]

Для tehnosham
Что-то просаживает напряжение ниже 6 вольт при включении, возможно усилитель мощности при проигрывании мелодии, может полярность конденсатора перепутана, может напряжение для конденсатора высокое и его пробивает, причин много.
Конденсатор на reset скорее всего не поможет.

[-vlad-]

Для tehnosham

Свои пять копеек добавлю для техноши.Мультметр в руки и прям каждый узел замерить и на принципиальной схеме сделать отметки. А схему выложить тут, на форуме.

---

Я понимаю что все молодые, но глаза могут обмануть, так что лупу или микроскоп в помощь.
Найдите маленький "шарик припоя". Они любят цепляться на дорожках во время пайки и КЗ делать.
Но у тебя "маска" значит дорожки отпадают. Значит "коза" сидит между пяточков.
И отмойте плату тщательно ещё раз спиртом и под давлением продуйте.

---

Танталы б/у ? Или новые?

[Boltyara]

Да просто померять потребление... пальцем пощупать компоненты, что греется. Может тантал раком стоит. У него полоска наоборот стоит, не как у "алюминиевого". Танталовые емкости при переполюсовке ведут себя как диоды..... а обычные алюминиевые просто взрываются.

[vako]

Для tehnosham.
Фотографии собранной платы. Отдельно выделил DD5. На доработки не обращайте внимания - это плата с ошибкой. Вам они не нужны.

https://disk.yandex.ru/d/HhQzt3SBnS0kKQ

[vako]

Для tehnosham.
Сборка платы отдельно с номиналами и позиционными обозначениями в pdf.


  сборка.rar (Размер: 101.79 KB / Загрузок: 114)

[Bryansk20172018]

дАРова всем.

Частоты по Менделееву

Чтобы определить место обнаружения руды Золота Серебра Меди и т.д. и т.п., излучатель должен быть настроен на определенную частоту. Частота определяется путем сканирования диапазона от 2 до 20 кГц, или путем расчета по формуле:

A(Md) - A,(n) * C + KB = F(n).

где
А(Md) = атомный вес менделевия 258.1
А(n) = атомный вес искомого элемента
Вот к примеру золота Au 196.966569
Атомный вес серебра (Ag) составляет 107.8682
Атомный вес меди (Сu) составляет 63.546
С = коэффициент 51.517
КВ = постоянное число 2551
F(n) = Исконная частота требуемого элемента в Гц.

И так получаем основную частоту элемента
-----------------------------------------------------------
Золото
258.1 - 196.966569 = 61.133431
61.133431 * 51.517 + 2551 = 5700.4 Гц Аu
-----------------------------------------------------------
Серебро Ag
258.1 - 107.8682 = 150,2318
150.2318 * 51.517 + 2551 = 10290.49 Гц Ag
--------------------------------------------------------------
Медь Cu
258.1 - 63.546 = 194,554
194.554 * 51.517 + 2551 = 12573.84 Гц Cu
--------------------------------------------------------------
И так 5700 10290 и 12574 Гц наши с вами частоты.
Или их гармоники 11400 , 20580 , 25148 Гц.
и т.д. и т.п.

Вот и весь феншуй!

эыж: Не выдержал поделиться со всеми. Всех благ успехов!
