Подводный металлодетектор Barracuda PI

[transistor856]

так что скажете?будет вместо полевиков работать 4066?

[transistor856]

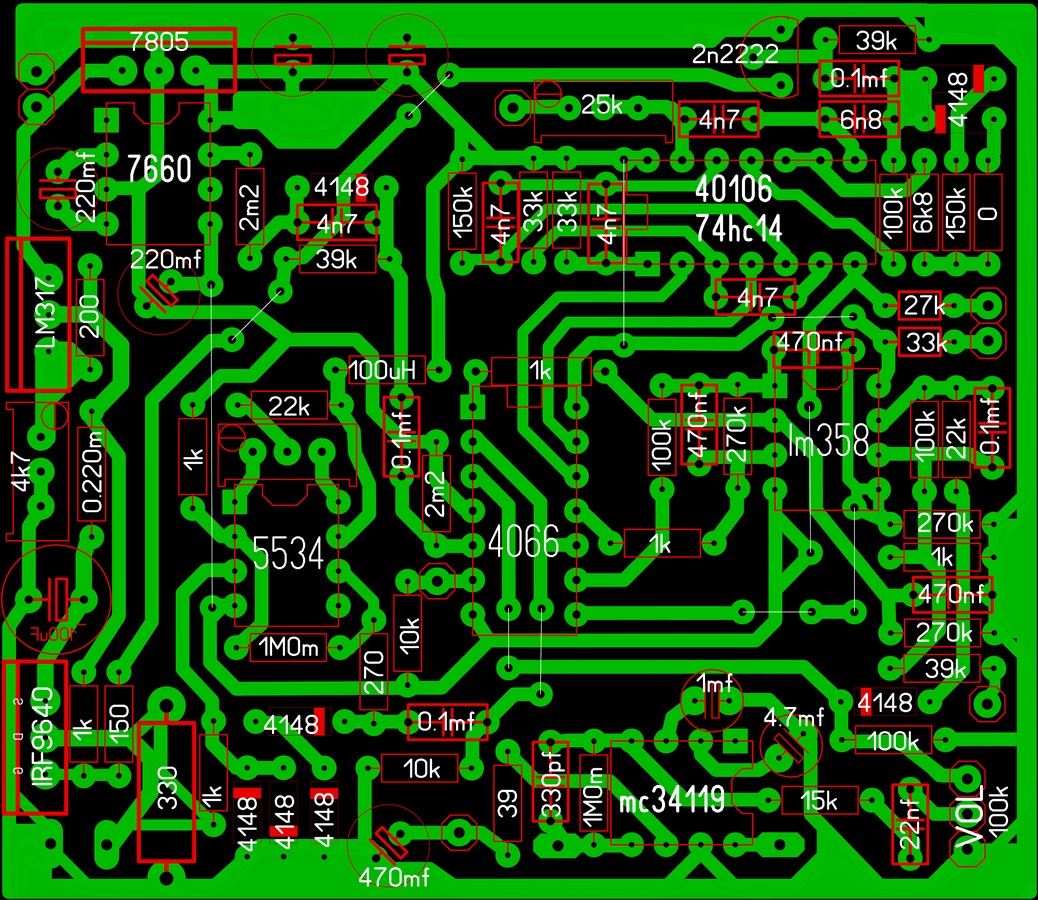

вот окончательная версия печатки,если конечно кому то нужно

[Myntmaster]

Myntmaster а стабилизация выходного каскада у вас на lm317?

Да .. Но питание у меня 16,8в чтобы был запас для 317 по отсеканию напруги ,можно 14 но не меньше. Думал запитать 3.7 или 7.2в и повышающий преобразователь но не понравился шум-помехи по питанию.

---

Myntmaster a унч у вас по схеме?

Да

---

так что скажете?будет вместо полевиков работать 4066?

Будет. Ставьте колодки , 4066 попадались галимый брак в открытом состоянии 100 килоом..

[боб]

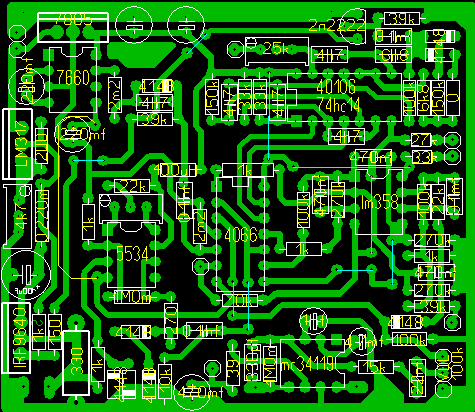

Как вам такой вариант. Укоротил по максимуму длины перемычек и дорожек, поубирал 90° углы в цепях питания.



  bara121ред.rar (Размер: 44.06 KB / Загрузок: 348)

[transistor856]

боб спасибо, я в свою печать внес изменения

[transistor856]

может уже и собрали,а я еще детали жду

[Myntmaster]

По потреблению,- для импульсников берущих глубоко, большой ток это нормально.
Garrett Infinium LS -130 mA , Garrett ATX - 270 mA , Vallon - 430 mA этот с катушкой овал 12" при правильной настройке видит копейку СССР в грунте ~ 40 см.
Whites TDI BeachHunter - 520 mA убойный подводник работает на 2,6-3 кГц , есть грунт баланс монету никелевую размером с 20 коп. СССР катушка 12" видит в соленом влажном песке 35-37 см.
Fisher impulse AQ из прототипа Манта это ваще бомба - 700 mA
Вольтаж не так важен как ток в катухе.

[baskit]

Fisher impulse AQ из прототипа Манта это ваще бомба - 700 mA
Вольтаж не так важен как ток в катухе.

Привет как они это делают, не затягивают ведь время накачки катушки. Как известно это ничего не дает, остается только повышать напряжение чтобы получить короткий, но мощный импульс.

[Myntmaster]

Fisher impulse AQ из прототипа Манта это ваще бомба - 700 mA
Вольтаж не так важен как ток в катухе.

Привет как они это делают, не затягивают ведь время накачки катушки. Как известно это ничего не дает, остается только повышать напряжение чтобы получить короткий, но мощный импульс.

На Геотече , языками мололи на эту тему. Мотается катушка с низким сопротивлением, у Минелаба GPZ моделей по самородкам моно катушки 0,4 ома и мотаются только литцендратом. Сейчас стали применять тефлоновый литцендрат он позволяет делать "быстрые" катухи при допустимых габаритах и весе. Частоты тоже у этих импульсников повышены до 3 кГц.

[baskit]

Минелаба GPZ моделей по самородкам моно катушки 0,4 ома и мотаются только литцендратом.

Это мало витков получается, но толстым проводом многожильным,чтобы убить наводки от грунта на приеме?

Частоты тоже у этих импульсников повышены до 3 кГц.

Получается чем выше частота зондирующего импульса тем меньше витков надо мотать, но более толстым проводом? Или что это дает?
